LAMPE A SOUDER

Comment fabriquer un joint en cuir ?

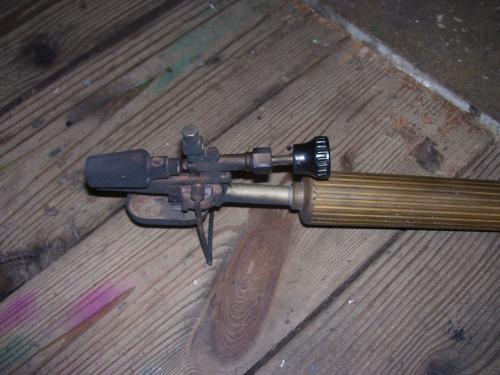

J'ai trouvé cette lampe à souder mais le joint en cuir est manquant

- Lampe à souder fonctionnant à l'essence rectifiée

- Le joint de la pompe doit avoir la forme d'une coupelle

- Quand on pousse le piston le joint s'ouvre et pousse l'air mais au retour

le joint doit se rétracter pour ne pas aspirer l'air injecté

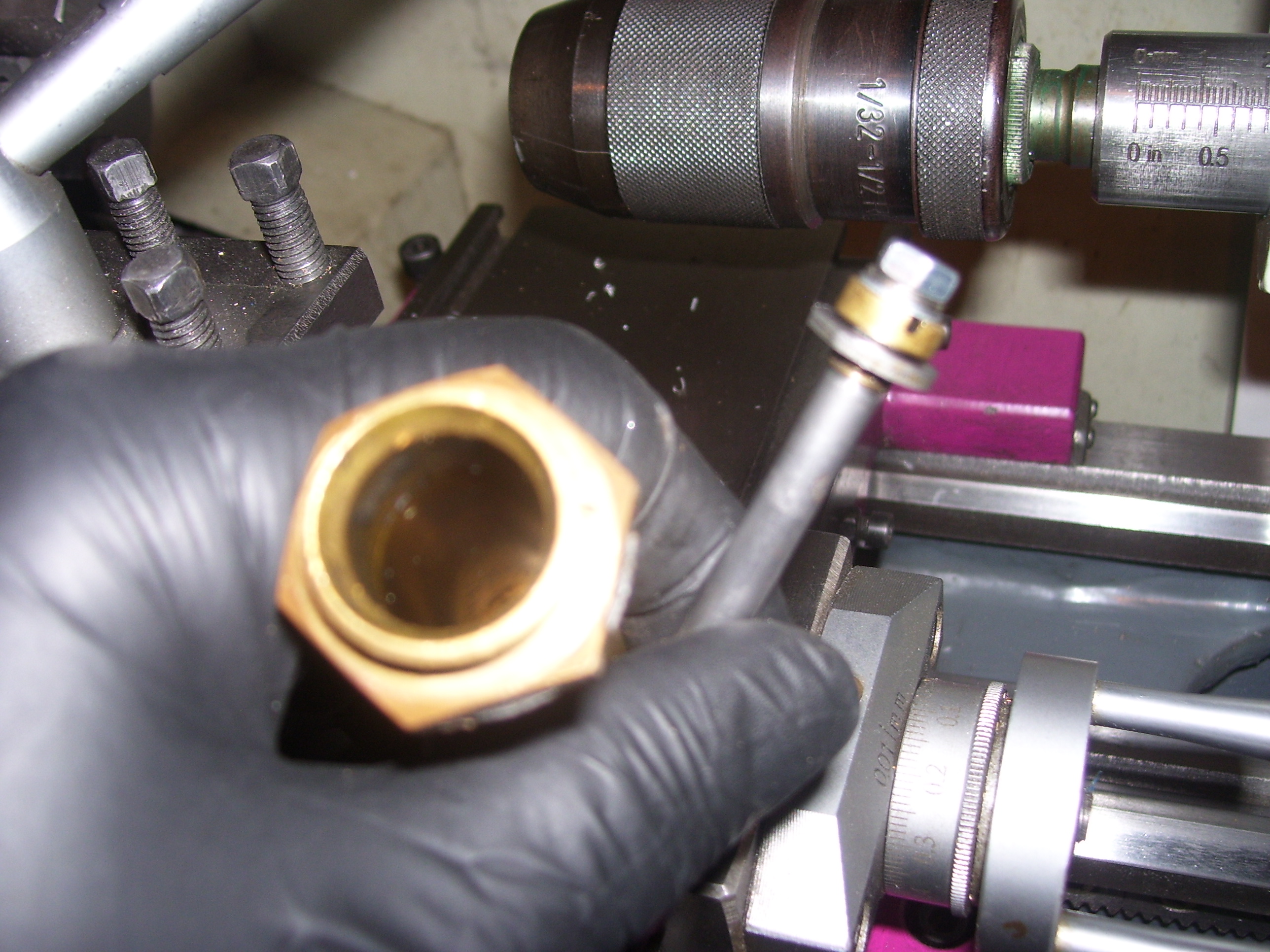

- Démonter la pompe à l'arrière de la lampe à souder

- Démonter le piston du corps de la pompe

- Mesurer le diamètre intérieur du corps de la pompe où se trouvait

le piston dans ce cas 15 mm

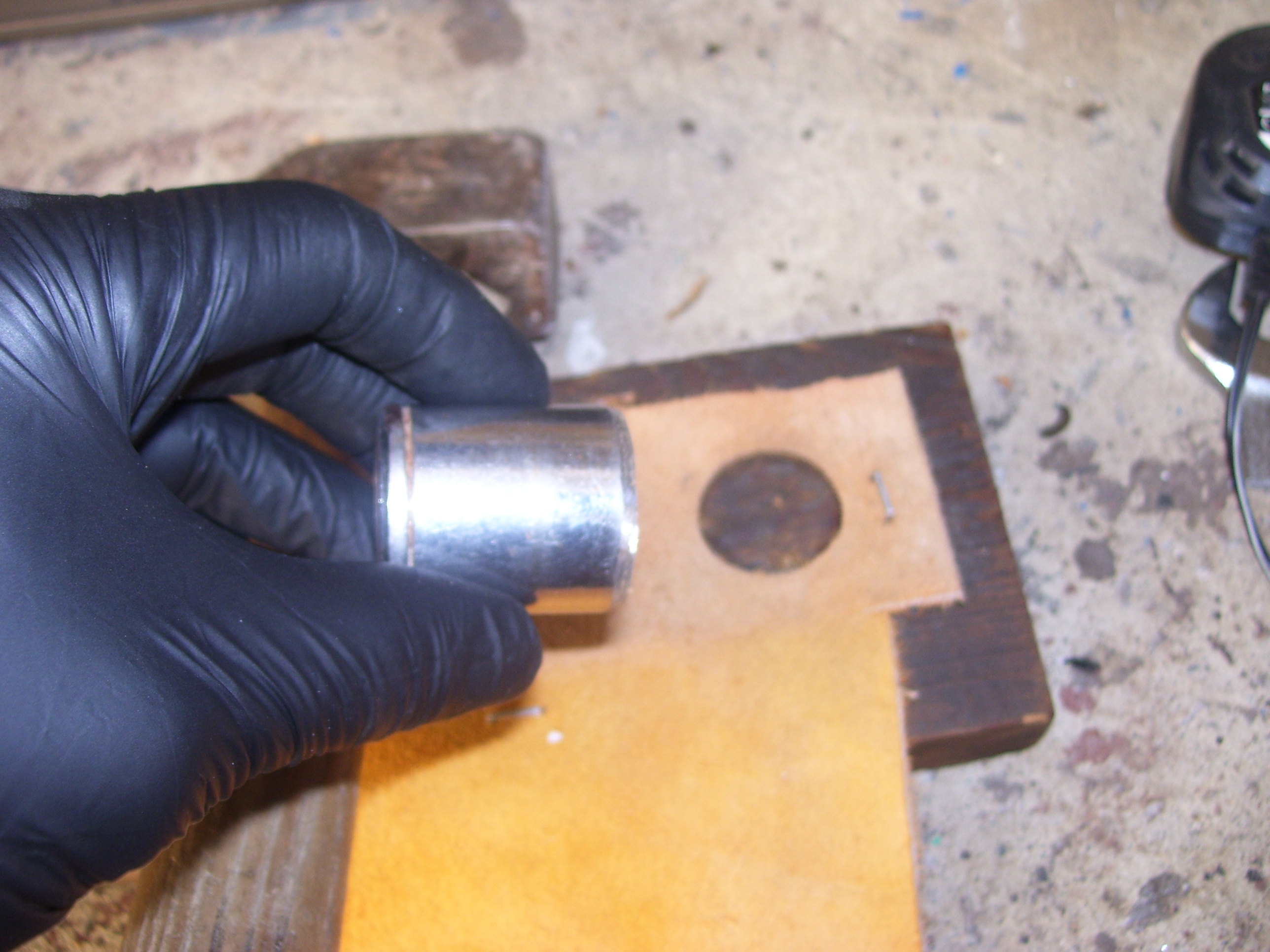

- A l'aide d'un morceau de tube fabriquer un emporte pièce de 25 mm de diamètre

- Déchet de cuir brut épaisseur 1,6 mm

- Découper dans un morceau de cuir une rondelle de 25 mm de diamètre

- Fabriquer une matrice de 15,2 mm de diamètre

- Fabriquer un poinçon de 11,6 mm de diamètre

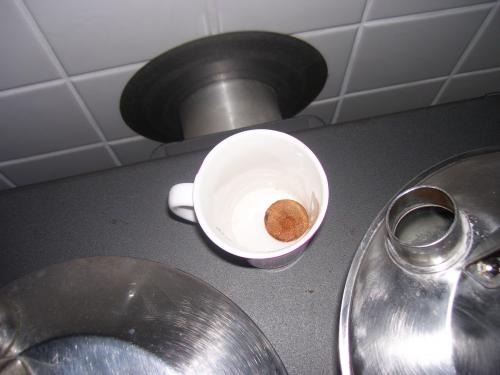

- Tremper la rondelle en cuir dans de l'eau chaude pendant 24 heures

- Si vous ne possédez pas un tour trouvez un moyen qui donnera le même résultat

- Placer la matrice dans le mandrin du tour

- Placer le poinçon dans le mandrin de la poupée mobile

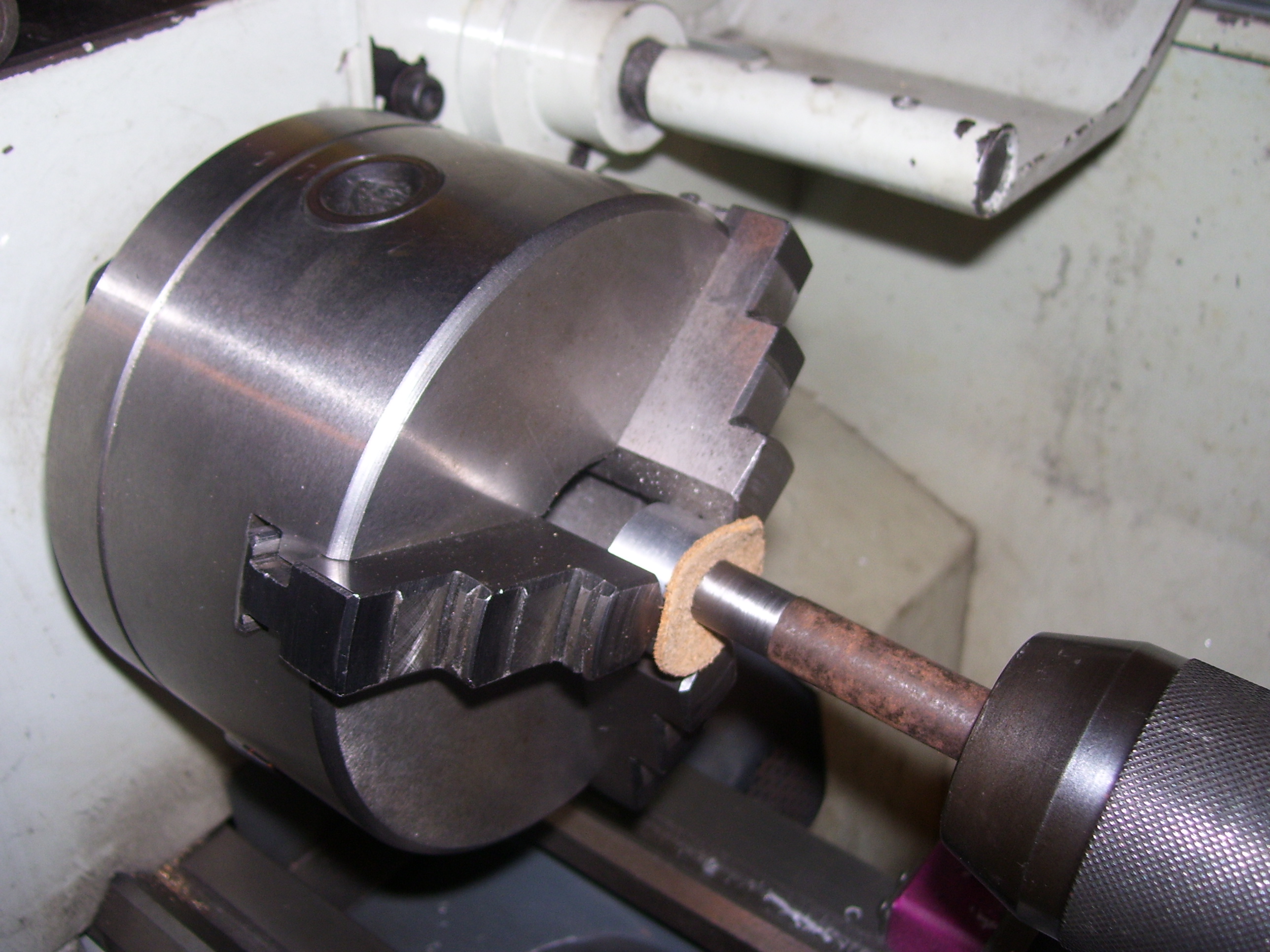

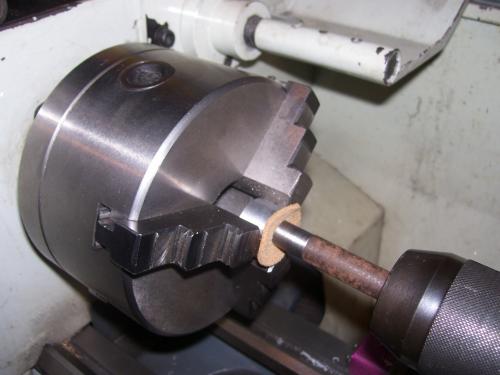

- Placez la rondelle en cuir entre la matrice et le poinçon, partie lisse vers l'intérieur

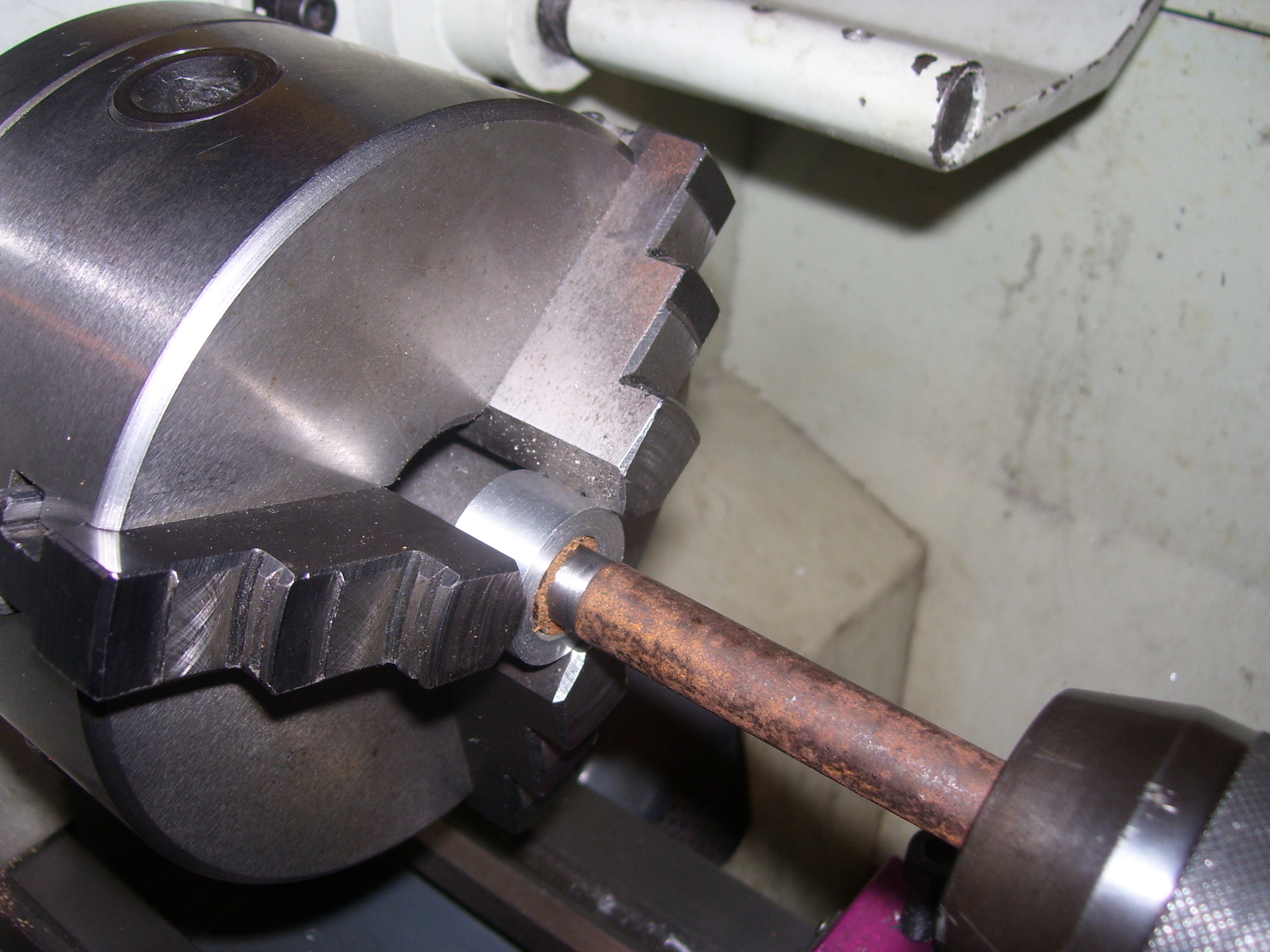

- Enfoncez le poinçon dans la matrice

- Laissez sécher 24 heures

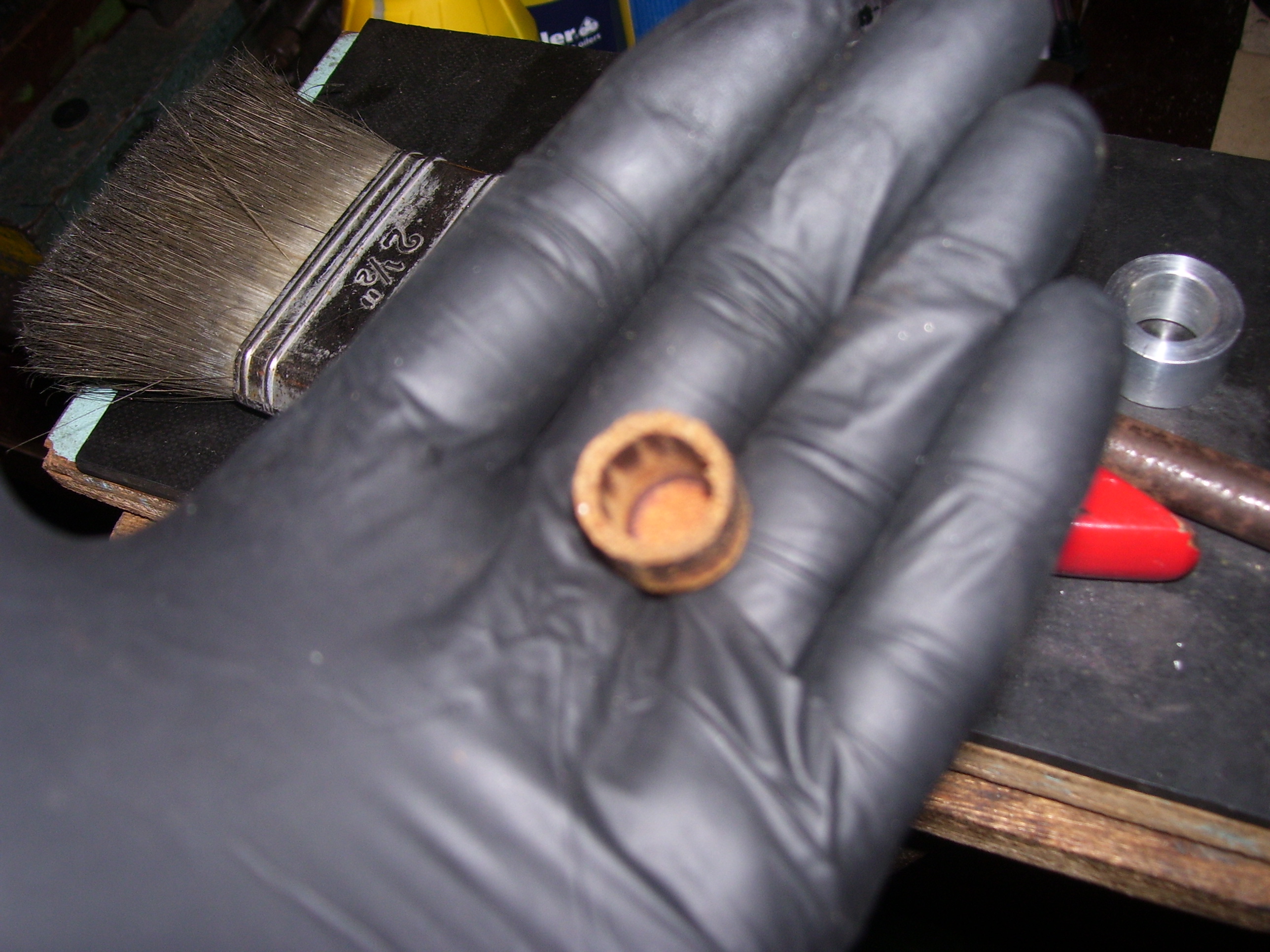

- Démoulage du joint en cuir

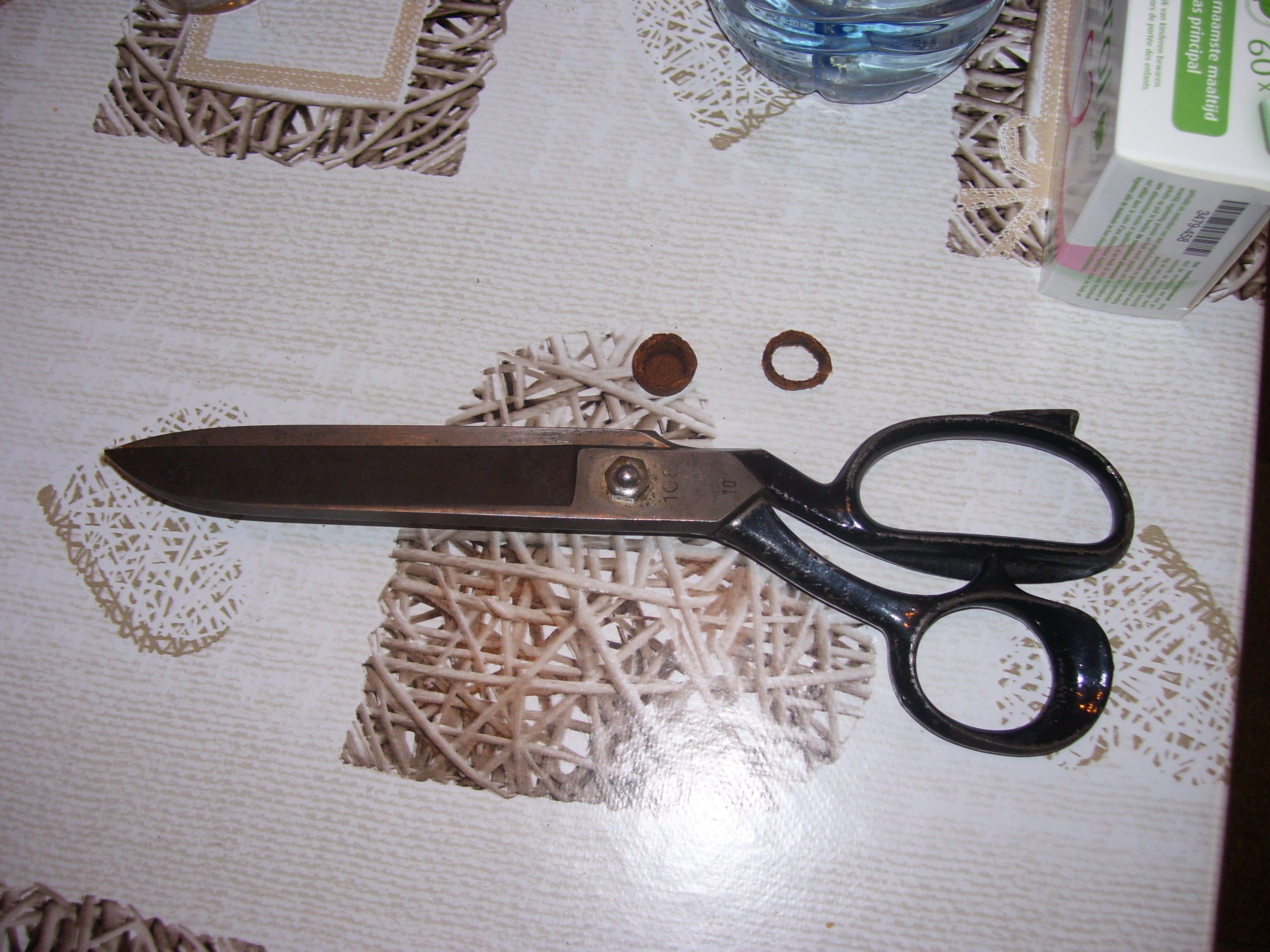

- Découpage des bords si c'est nécessaire

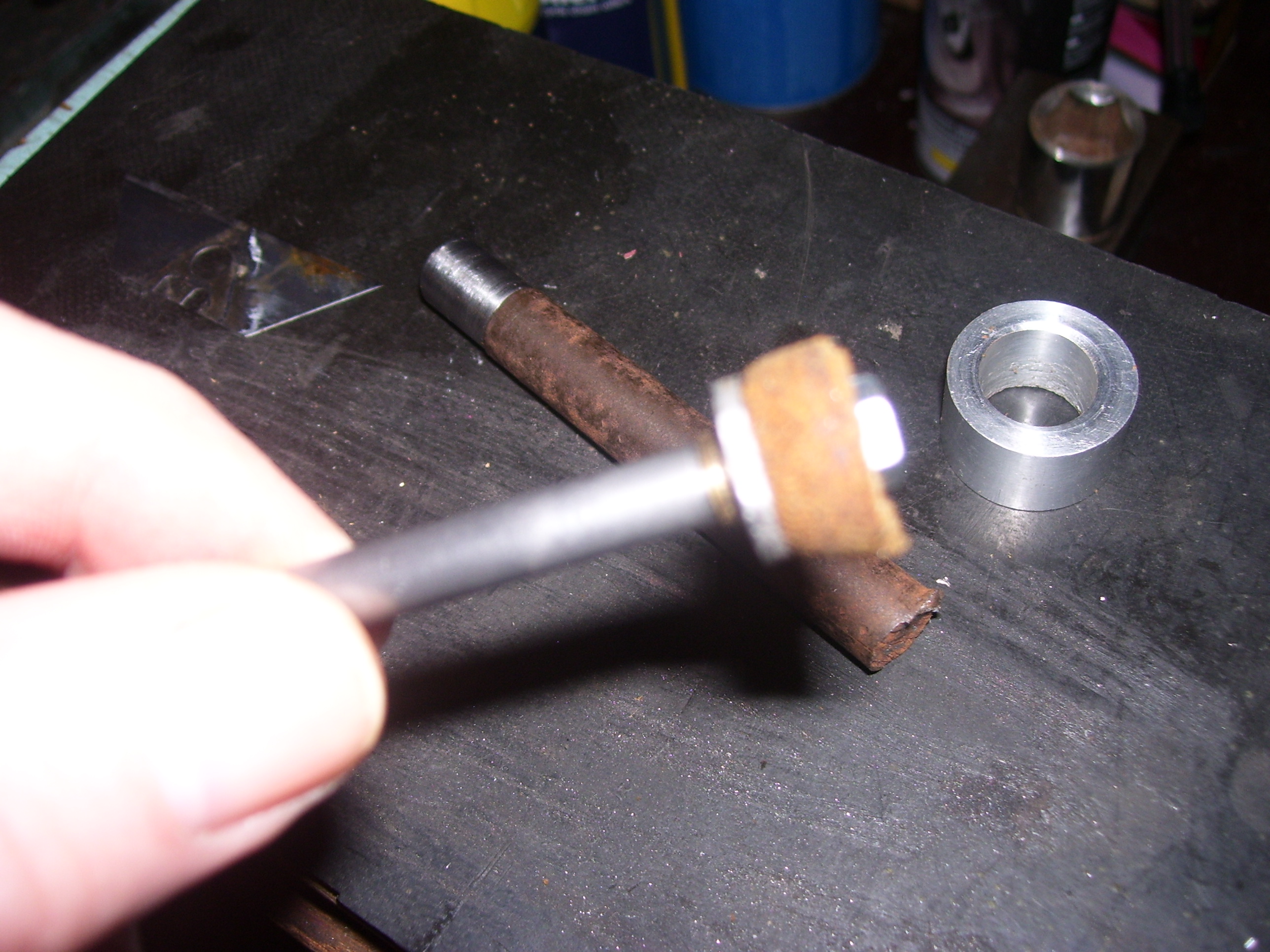

- Placez le joint en cuir sur le piston de la pompe

- Remontez l'ensemble à l'inverse du démontage

RÉSUME

- Cuir épaisseur

1,6 mm

- Diamètre intérieur de la pompe de la lampe à souder

15 mm

- Emporte pièce diamètre

25 mm

- Diamètre intérieur de la matrice

15,2 mm

- Diamètre extérieur du poinçon

11,6 mm

ça ne poussait pas d'air dans le corps de la lampe à souder

donc il faut augmenter les dimensions

On passe à une matrice de 16 mm

On passe à un poinçon de 12,4

et ça fonctionne

En conclusion il faut ajouter 1 mm à la dimension du tube

REMARQUES

- En fonction de l'épaisseur du cuir et du diamètre intérieur de la pompe

vous devrez calculez d'autres dimensions tout en gardant les

mêmes jeux que l'exemple ci-dessus

- On trouve ces joints sur pistolet air comprimé, pompe à vélo etc ...

- Utiliser un cuir non poreux si il trempe dans un liquide
