Aspirateur balais Rowenta Air Force Extreme 24 V

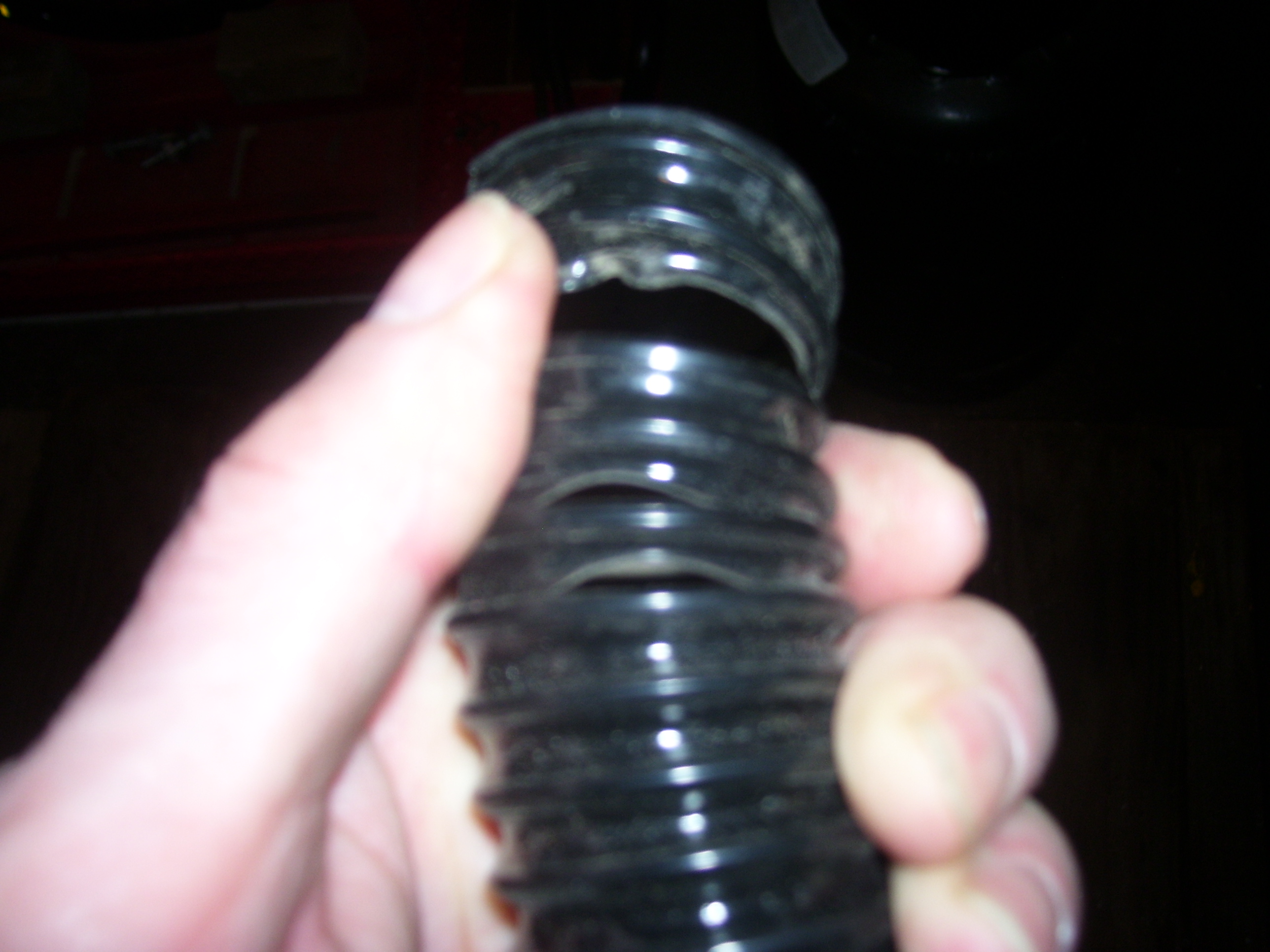

Le manchon en accordéon est déchiré voir

la dernière photo

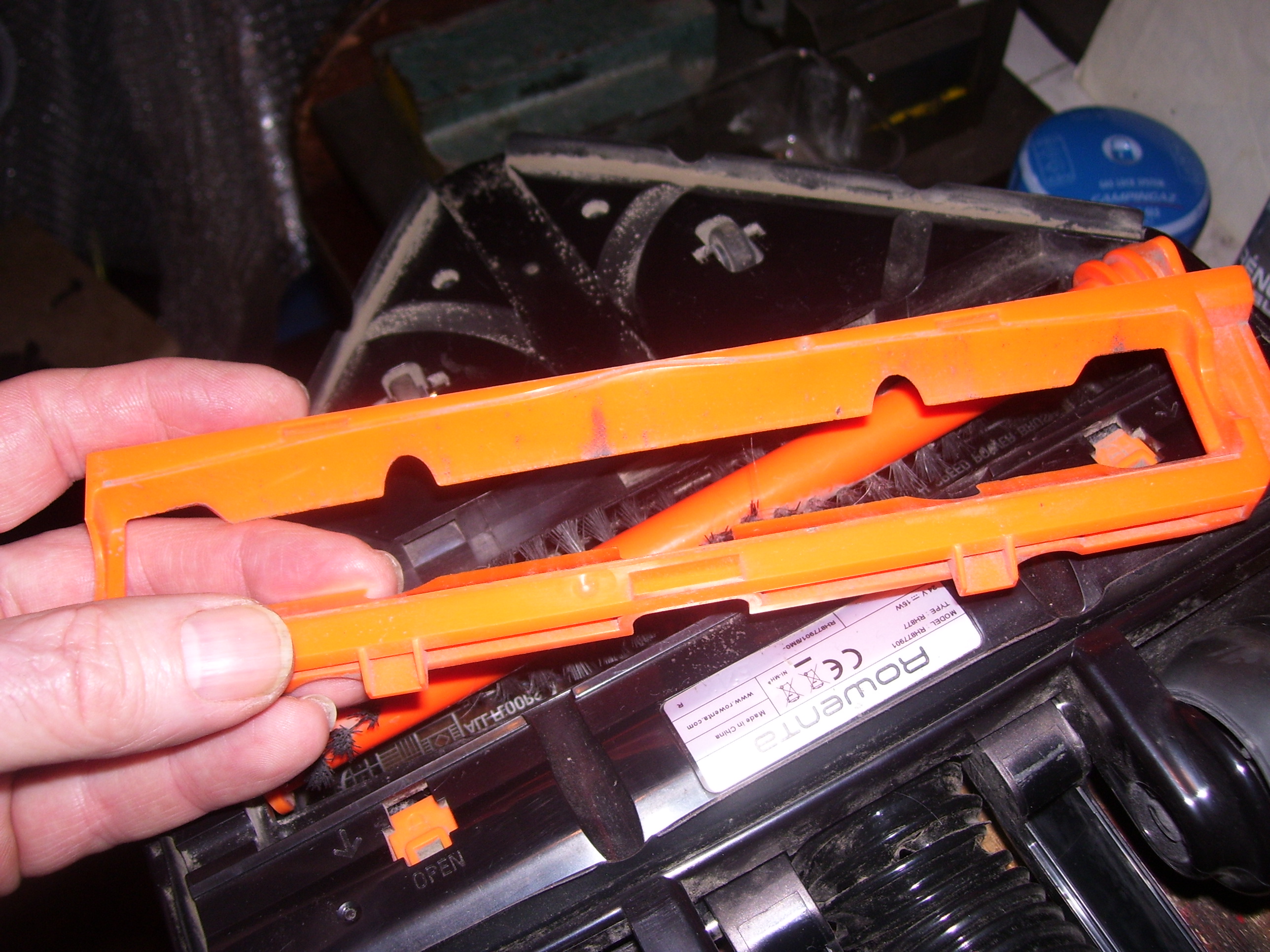

- Enlever la plaque orange

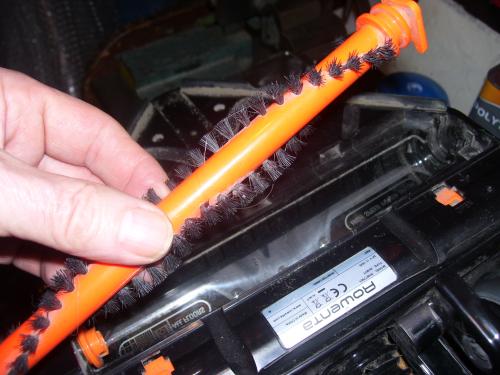

- Retirer la brosse

- Enlever toutes les vis de la semelle

- Retourner le balais

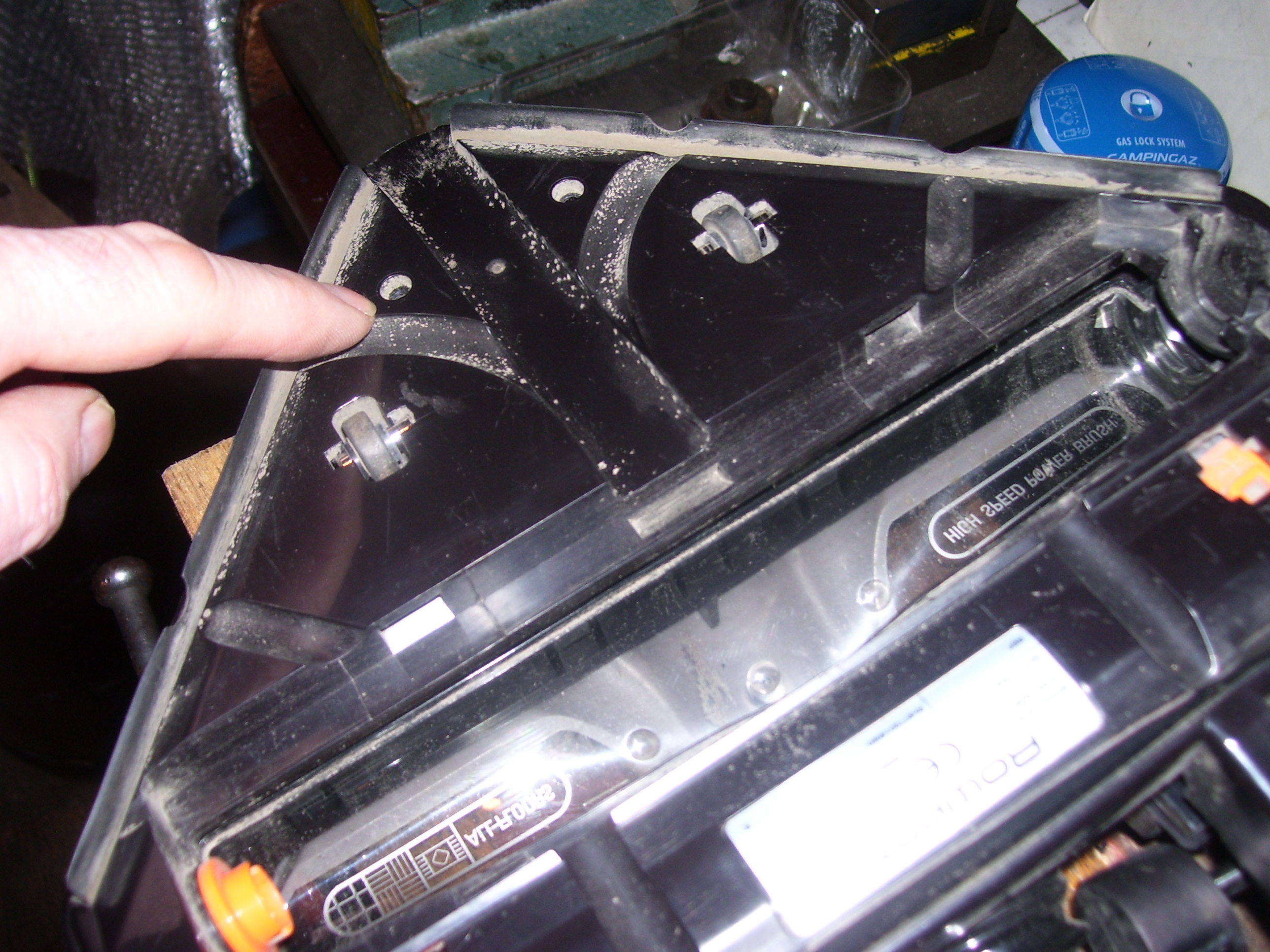

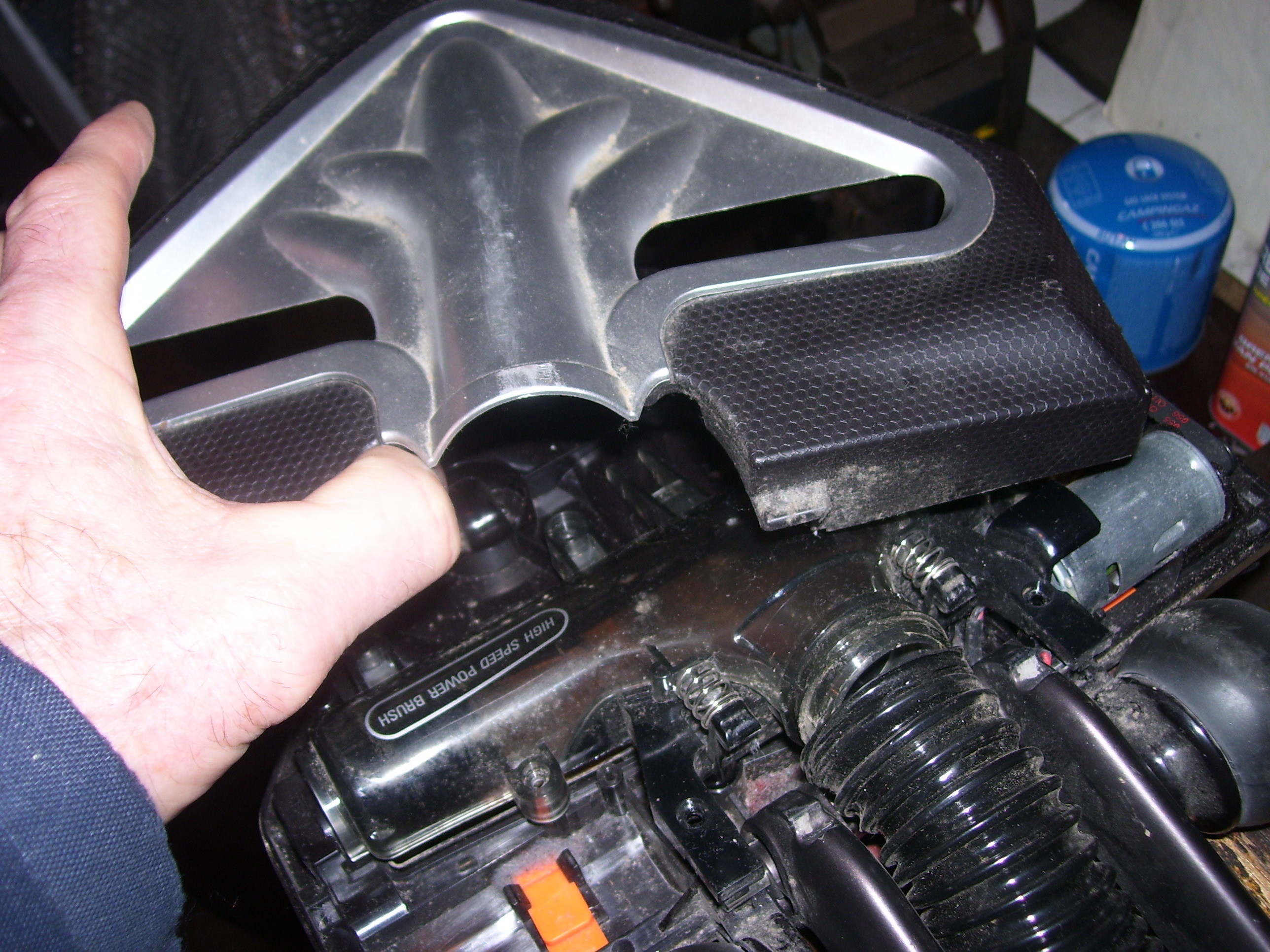

- Dé-clipser la plaque

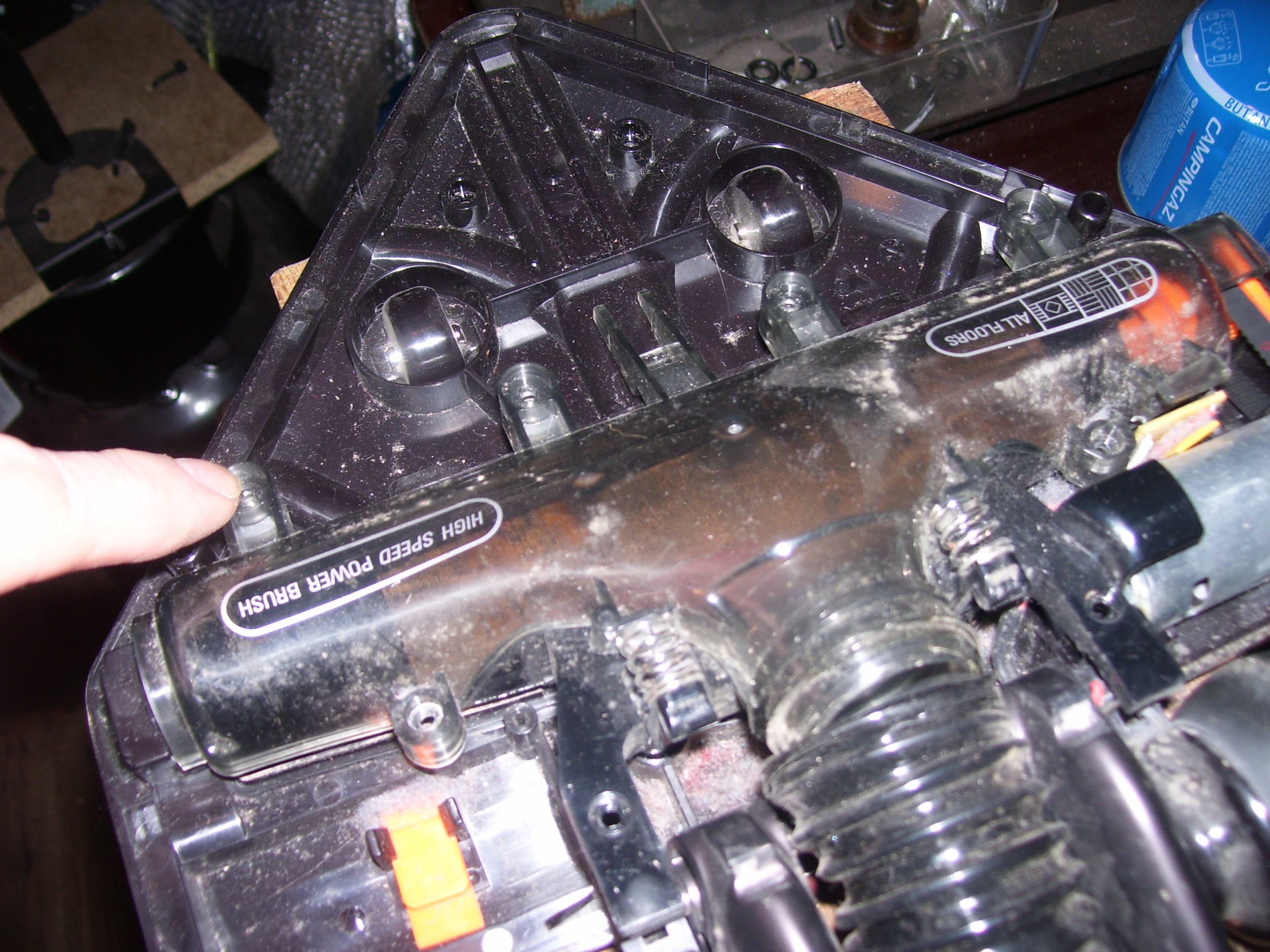

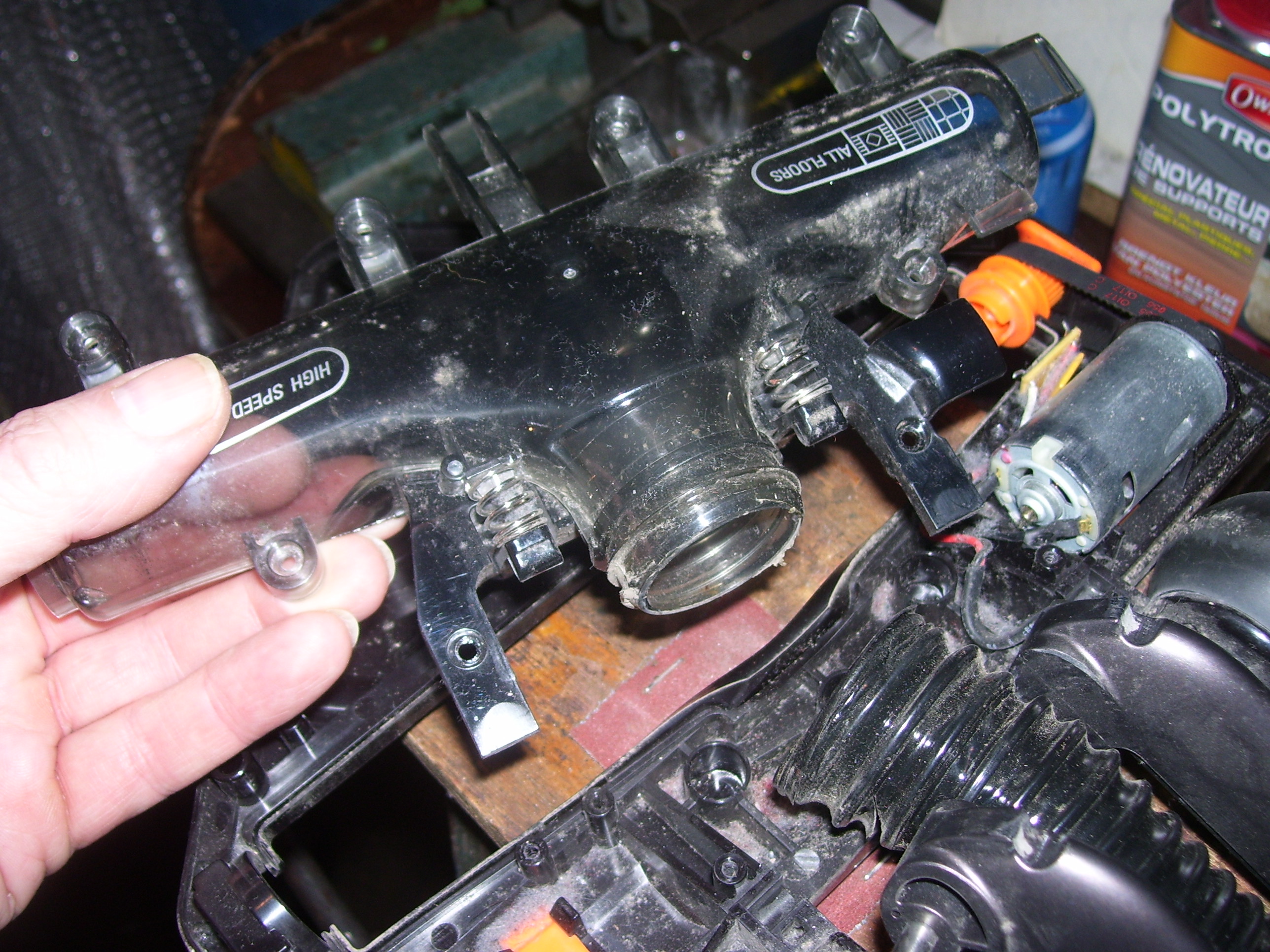

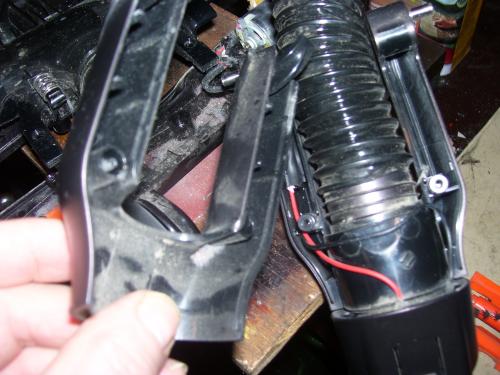

- Enlever toutes les vis de la pièce transparente

- Déposer la pièce transparente

- Il faut chauffer l'extrémité du manchon en accordéon qui est collé

pour l'enlever

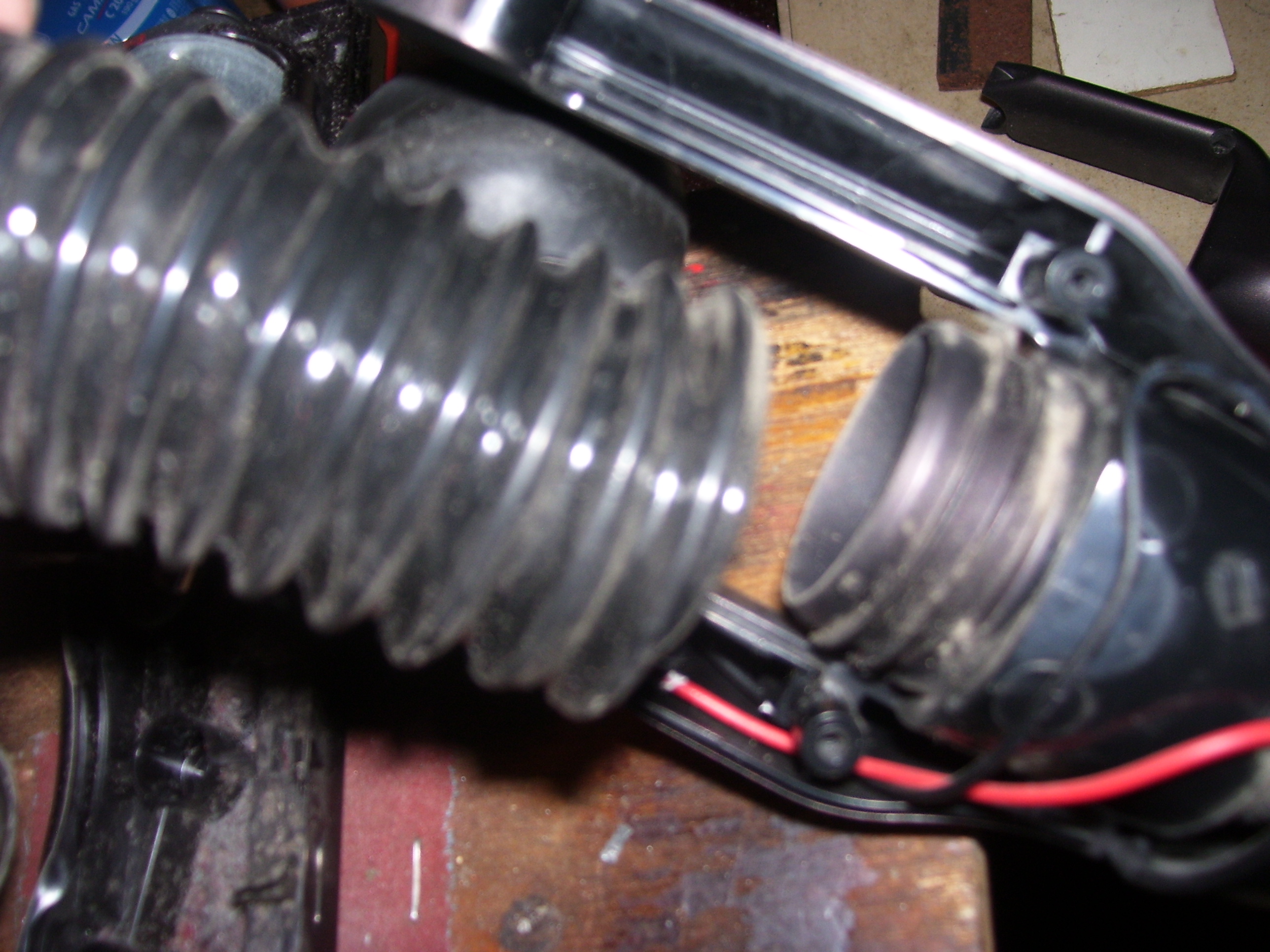

- Retirer le manchon en accordéon

- Tenir le décapeur thermique  a une distance respectable

pour ne pas cramer les pièces

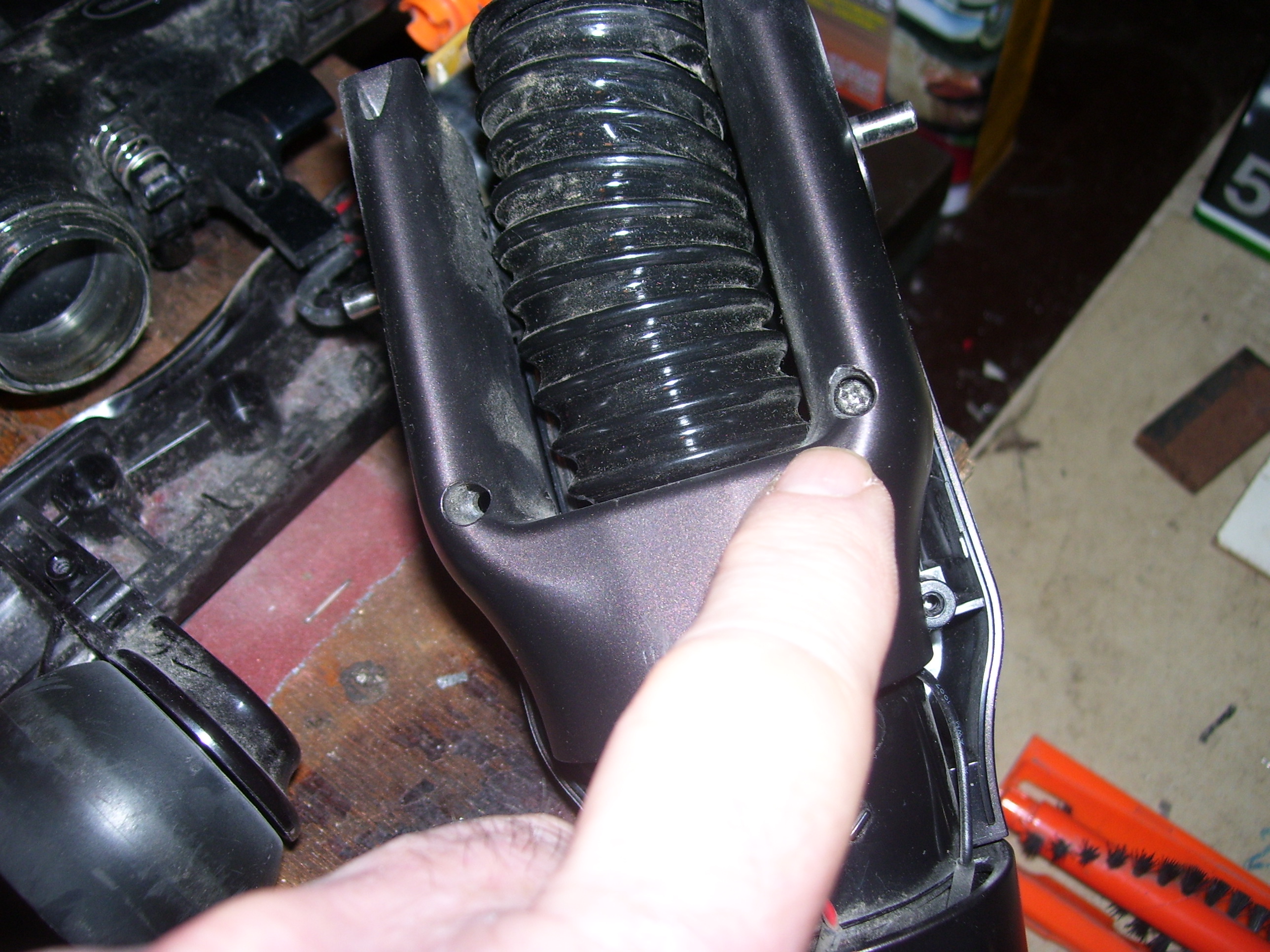

- Enlever les 2 vis du cache

- Déposer le cache

- Il faut chauffer l'extrémité du manchon en accordéon qui est collé

pour l'enlever

- Tenir le décapeur thermique  a une distance respectable

pour ne pas cramer les pièces

 - Retirer le manchon en accordéon

- Voici la pièce à remplacer

- Lors du remplacement on a fixé la pièce avec 2 fins colson ( rilsan )

en lieu et place de la colle

Le couvercle du tiroir ou on met la poudre à lessiver fuit

Machine à laver Samsung de 2013

- L'eau coule sur un capteur qui met la machine hors service

- Impossible d'ouvrir le hublot

- Retirer la prise de courant

- Enlever le couvercle du dessus de la machine

- Essuyer l'eau

- Retirer le tiroir où on met la poudre à lessiver

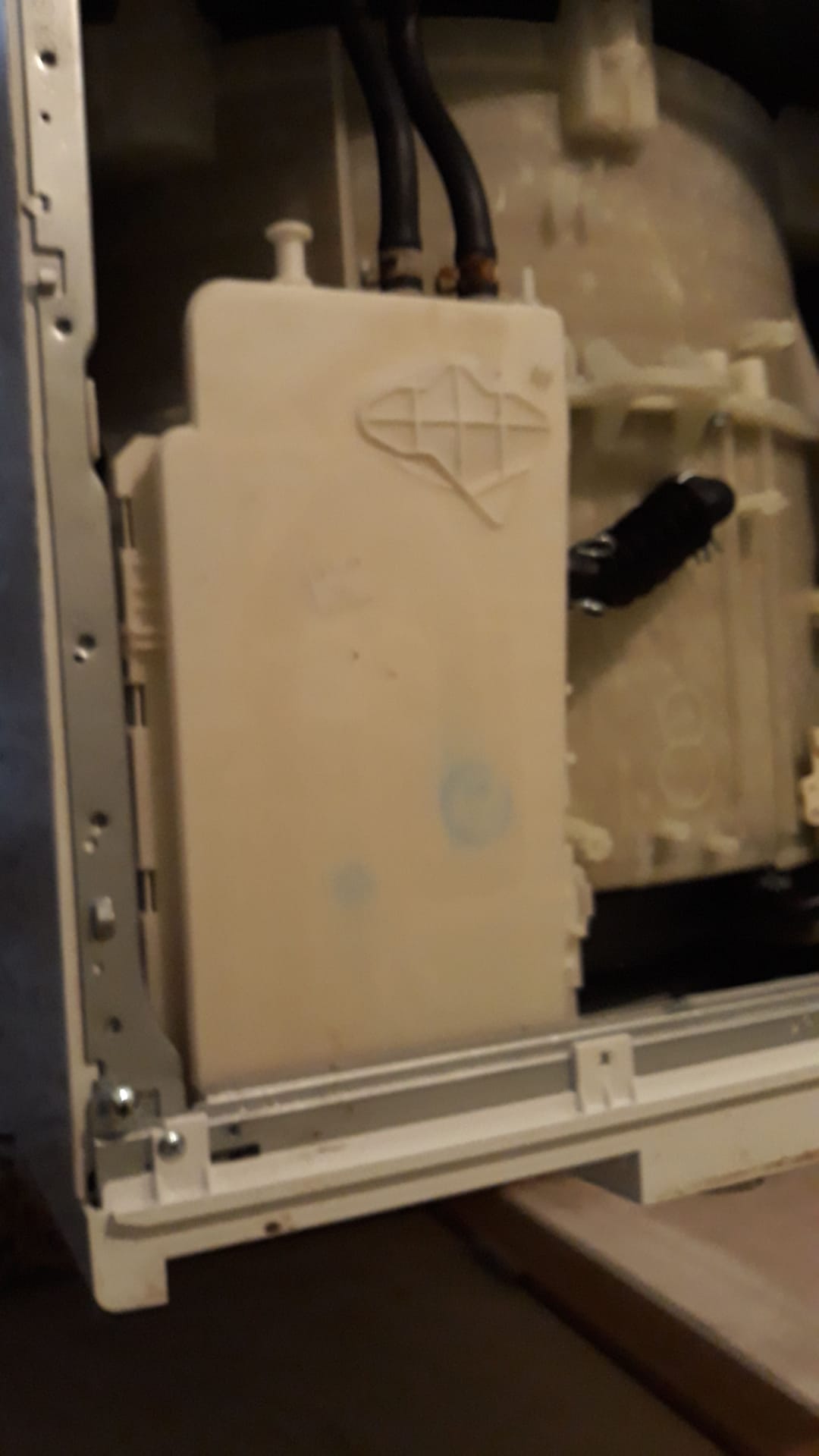

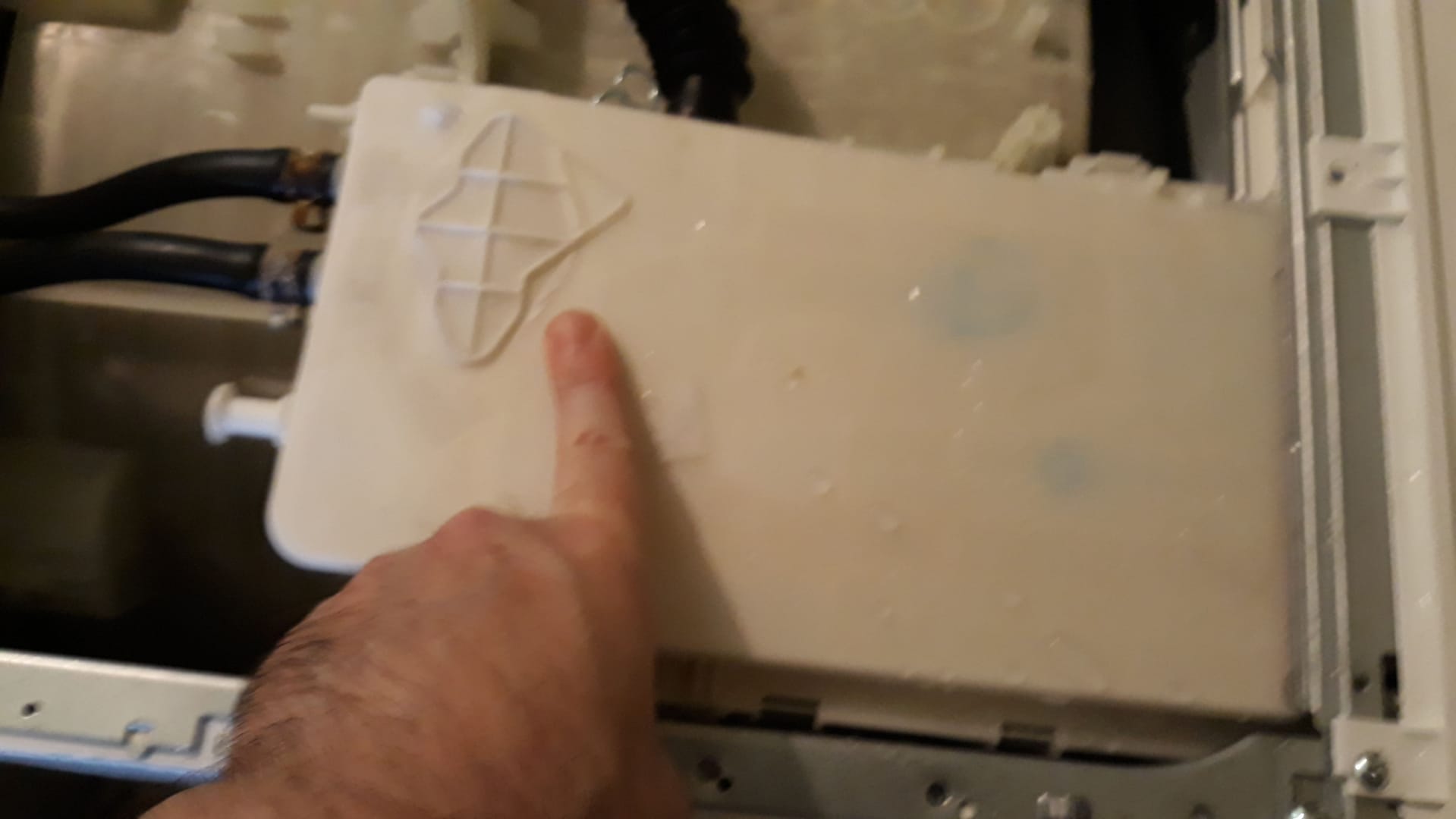

- Il y a une fissure sur le couvercle du bac qui reçoit le tiroir où on met la

poudre à lessiver c'est par là que sort le jet d'eau

- Pour enlever le couvercle il ne faut pas retirer le bac qui tient à la face

avant de la machine par 2 vis et 2 pattes soudées à la face avant

- Pour enlever le bac il faut démonter toute la face avant donc ne pas démonter

- Retirer les deux arrivées d'eau

- A gauche au milieu du couvercle il y a un doigt en plastique logé dans

une encoche de la carrosserie de la machine

- Écarter le couvercle pour faire sortir le doigt et l'engager dans

l'encoche au dessus

- Écarter les clips et tirer le couvercle vers l'arrière

- Commander un nouveau couvercle sur le net environ 40 euros

- Mettre en place le nouveau couvercle à l'inverse du démontage

- Votre machine est de nouveau opérationnelle

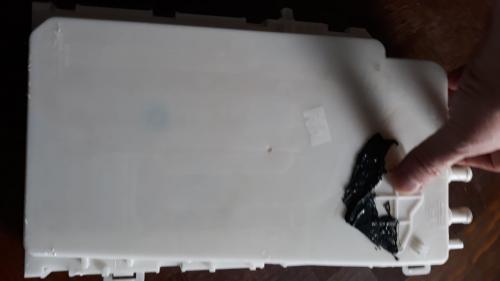

- On a essayé de colmater la fuite mais c'est peine perdue la

pression est trop forte

- La raison de la panne, à l'intérieur du couvercle c'est comme un pommeau de douche

et le calcaire finit par boucher les petits trous et la surpression

va fissurer le dessus du couvercle

- Conclusion il faut penser à enlever ce couvercle et le détartrer

- La fréquence sera fonction de la dureté de l'eau de votre région

- Je suppose que le principe est valable pour toutes les marques

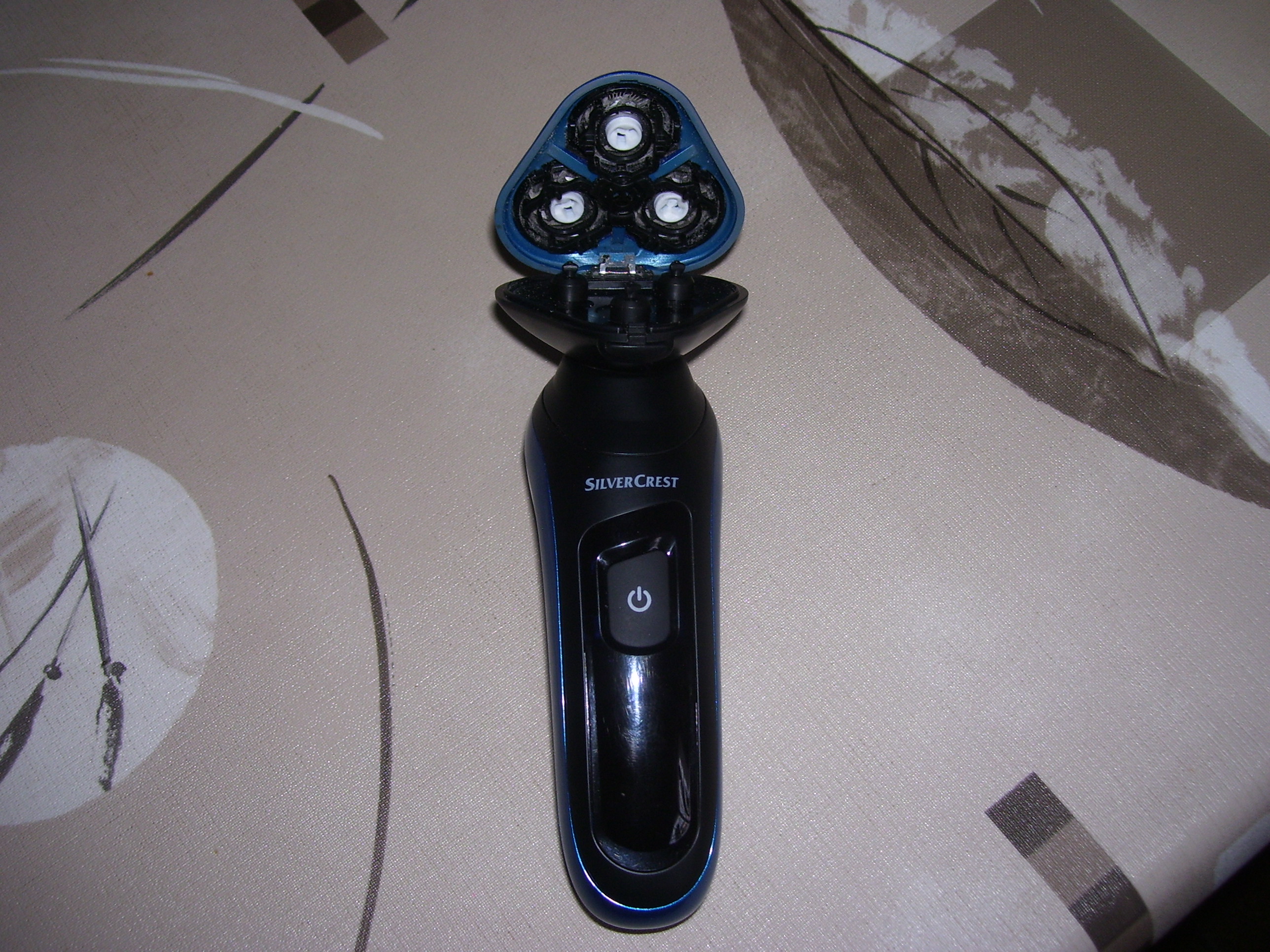

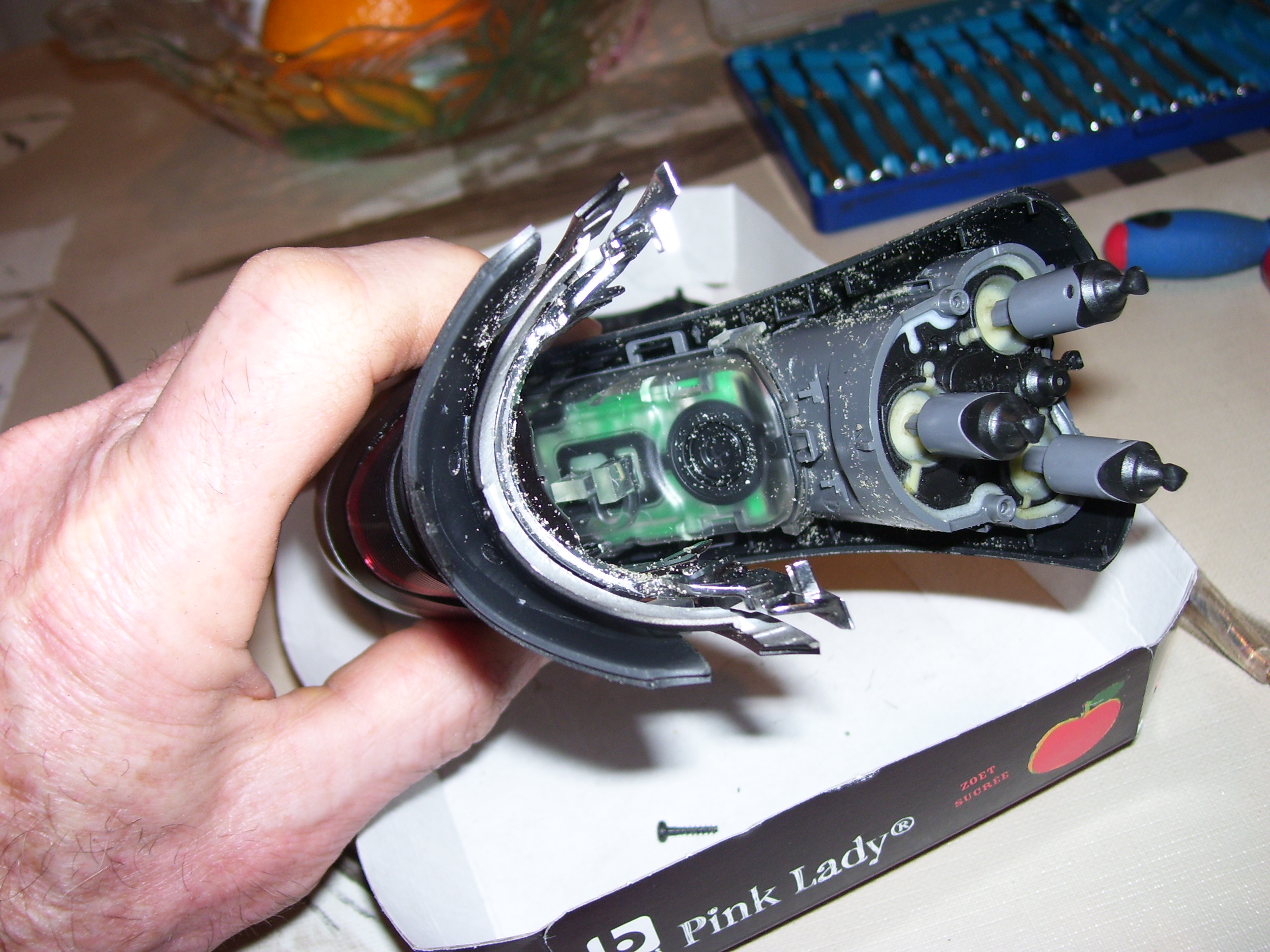

Rasoir Silvercrest

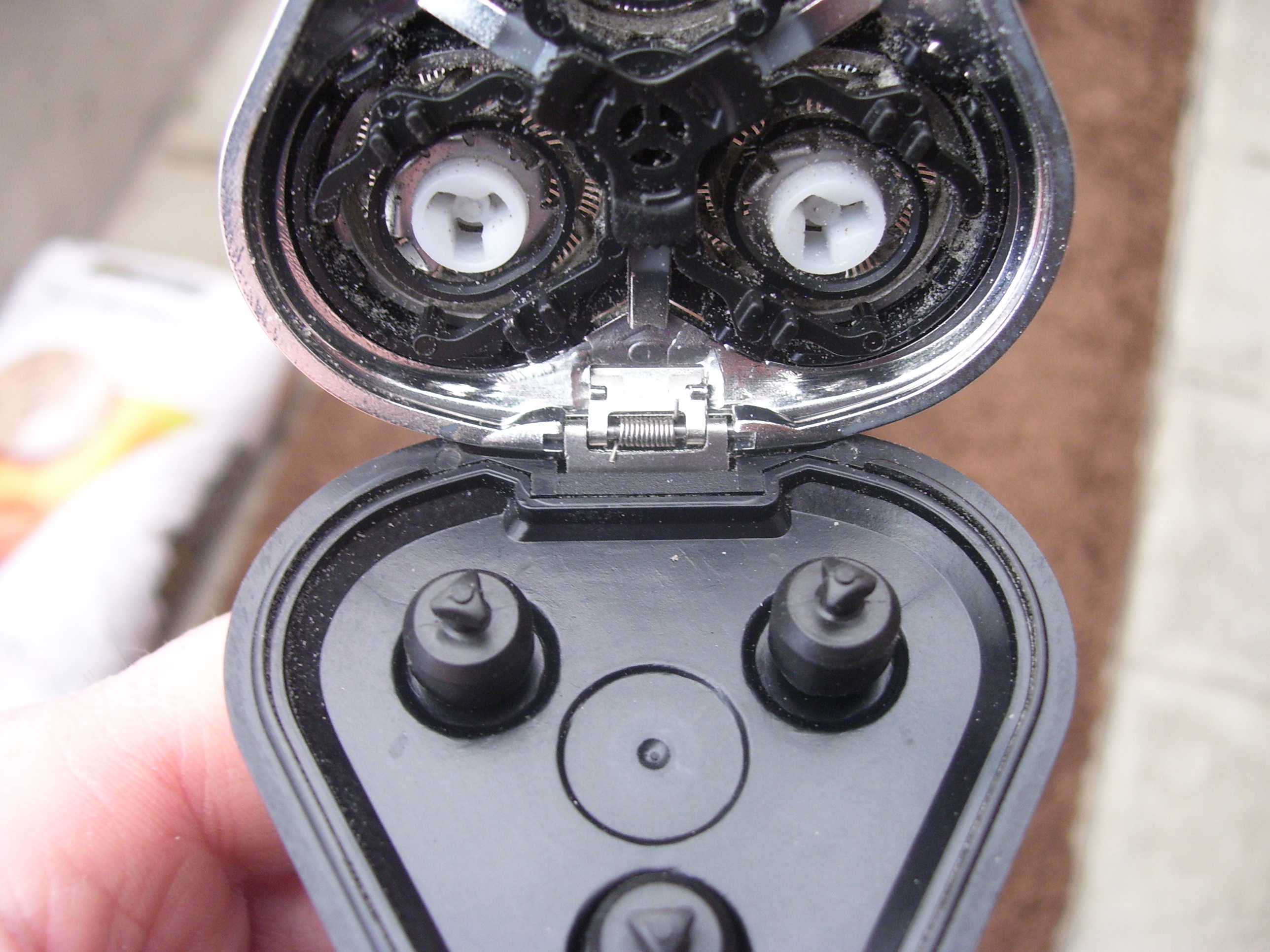

- L'axe de la charnière qui maintient la tête du rasoir sort de son encoche

et ce à chaque utilisation

- Après plus d'un an d'utilisation sans problème

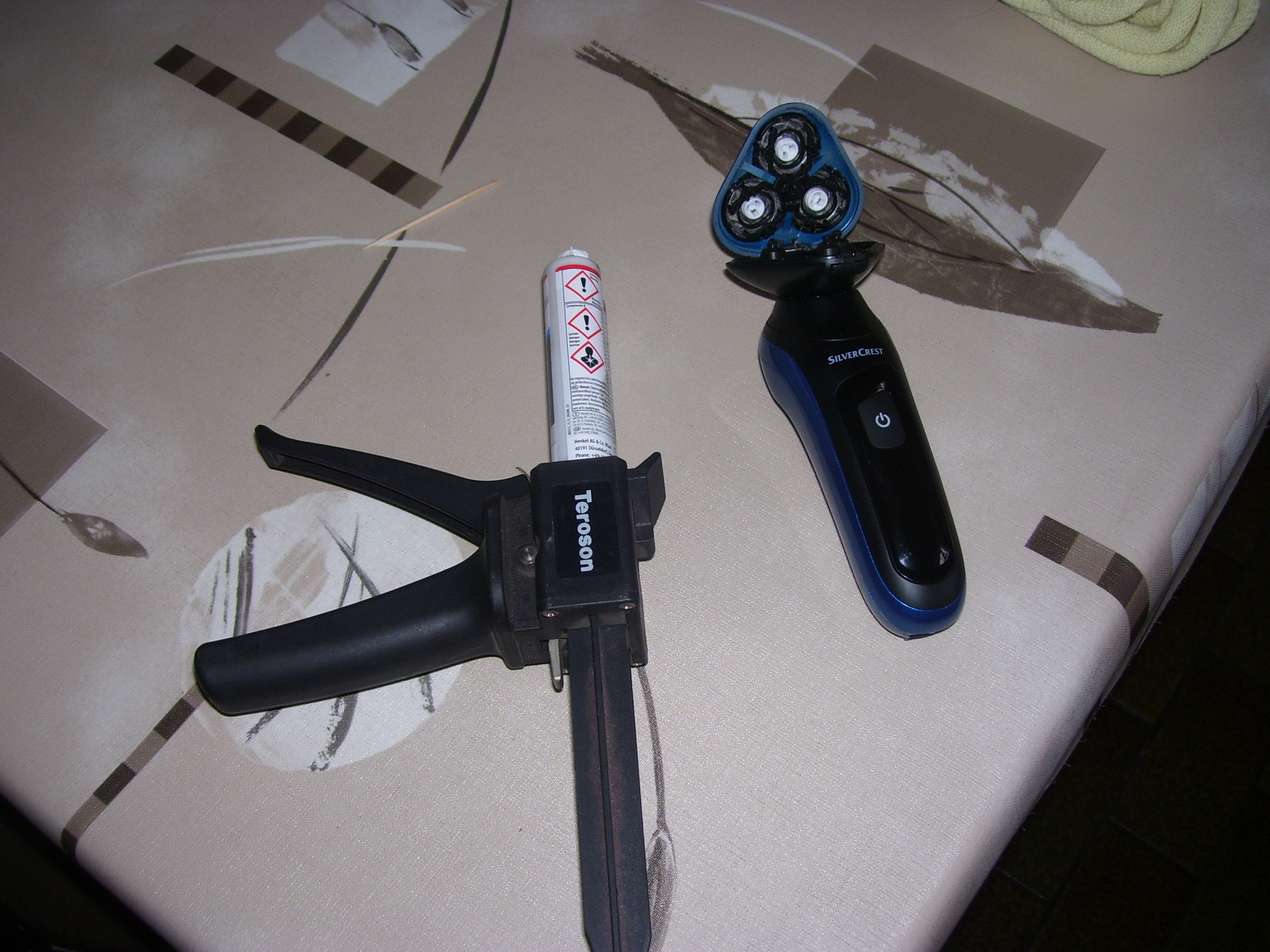

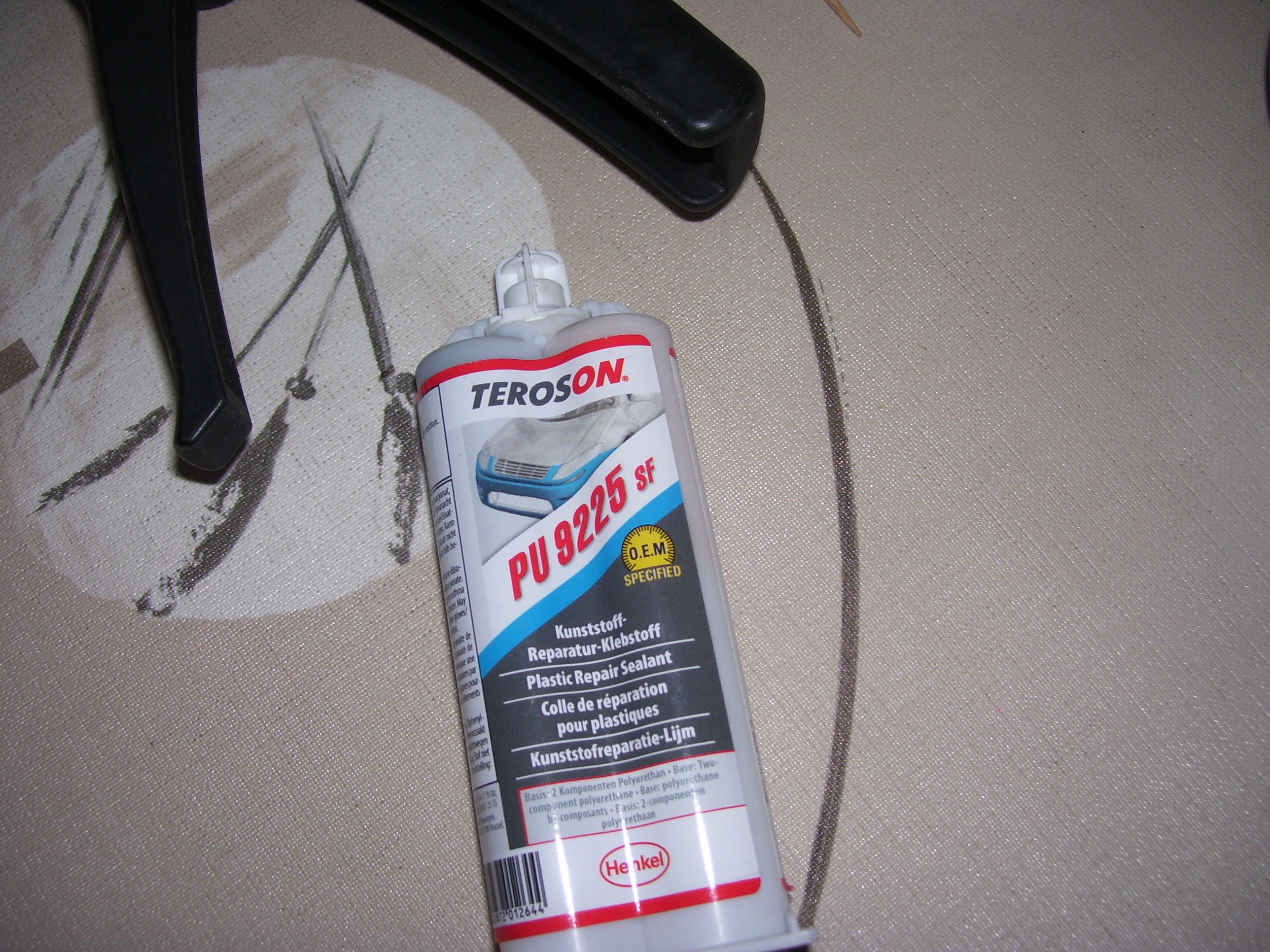

- Utiliser Teroson PU 9225 ou tout autre produit équivalent

- Attention c'est 25 euros le tube

- Le pistolet n'est pas fourni avec

- Préparer un mélange des deux composants Teroson PU 9225

- Avec un cure dents mélanger les produits

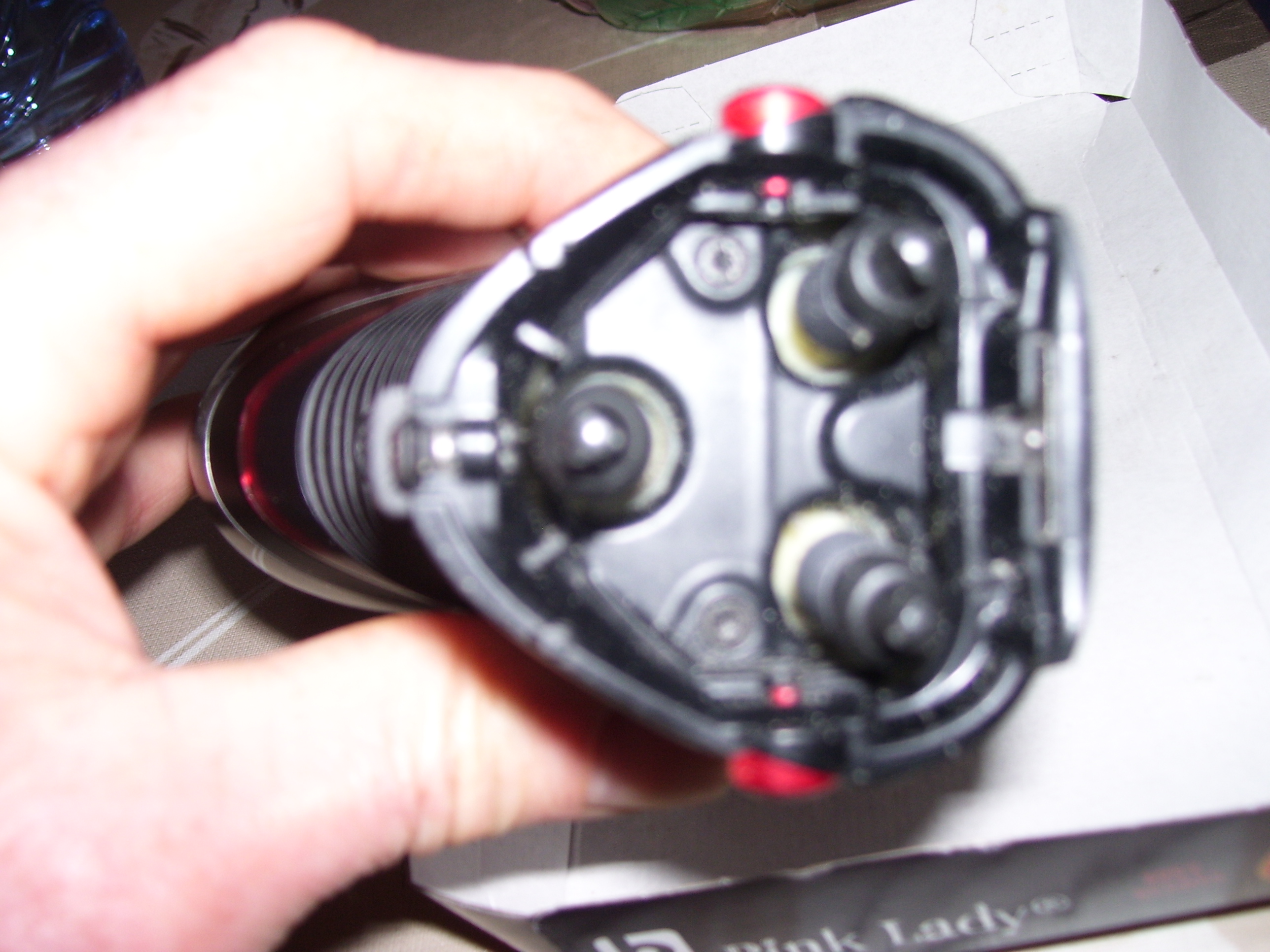

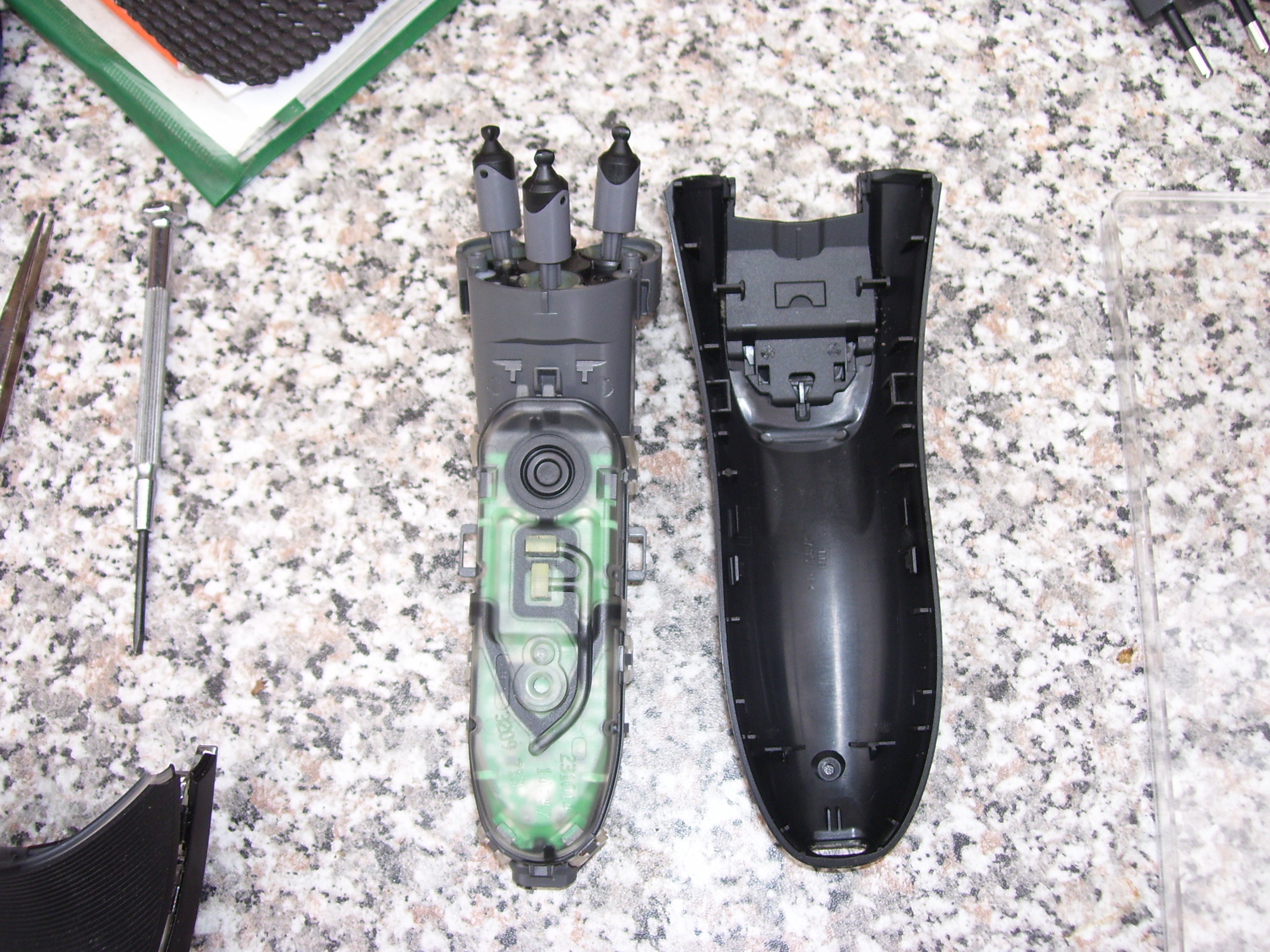

- Enlever la tête du rasoir

- Enlever la charnière, attention de ne pas libérer le ressort

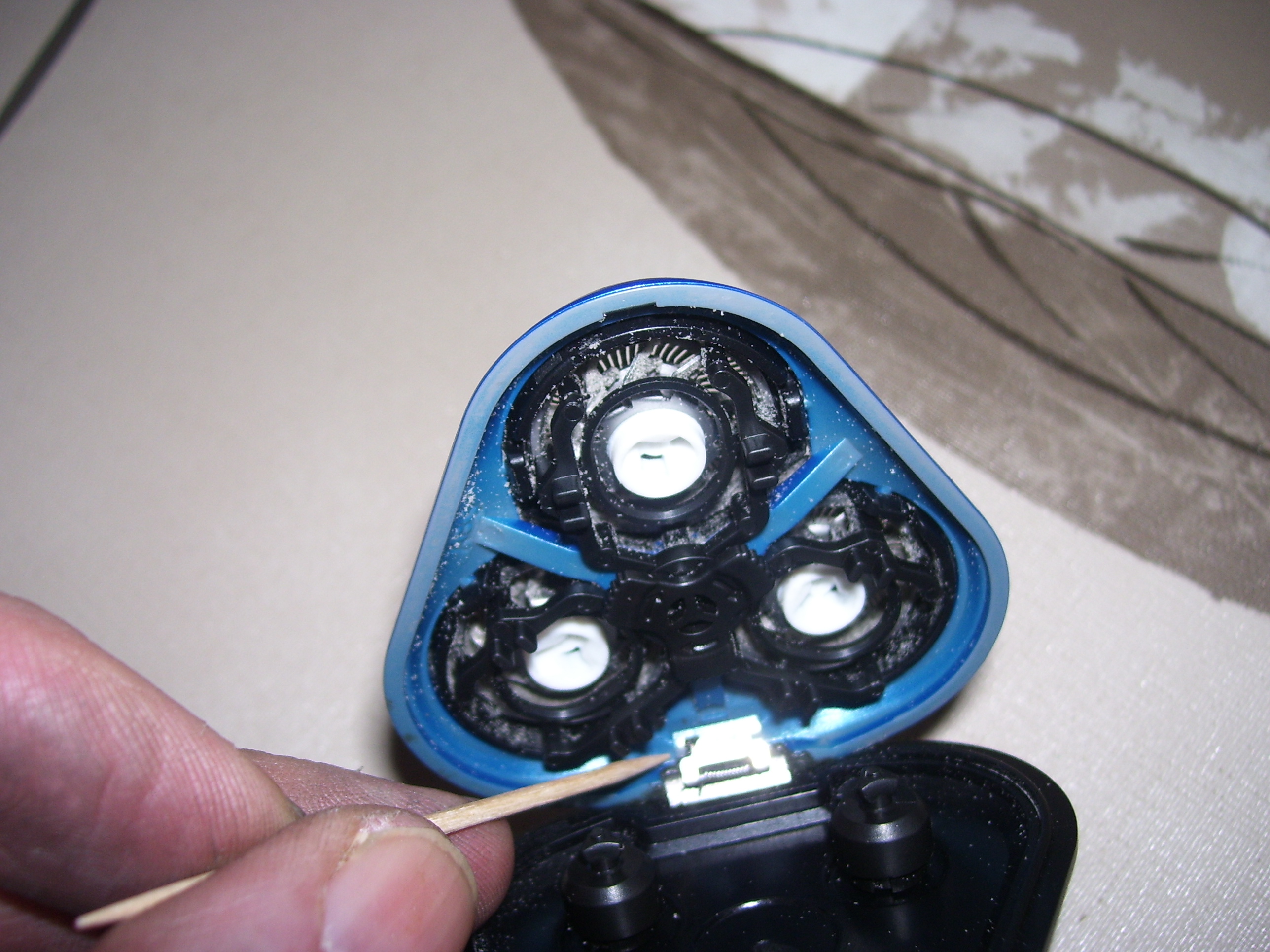

- Avec un cure dents mettre un PEU de Teroson dans les 2 encoches qui reçoivent

l'axe de la charnière

- Mettre en place la charnière sur la tête du rasoir

- Éliminer le surplus du produit

- Tenir la charnière en place avec les doigts pendant 10 minutes

qui est le temps de séchage du Teroson

- Le produit est plus ou moins sec on peut lacher la charnière

- Faire tourner l'axe pour qu'il ne soit pas coincé en faisant pivoter la charnière

- Laisser sécher pendant une heure pour une prise complète

- Remonter la tête sur le corps du rasoir

- La tête du rasoir ne s'ouvre plus à 90° ne pas forcer

- L'ouverture est suffisante pour le nettoyage

- Le rasoir est de nouveau opérationnel

- La réparation n'a pas tenu bien longtemps, une dizaine de nettoyage

et c'est le retour à la case départ

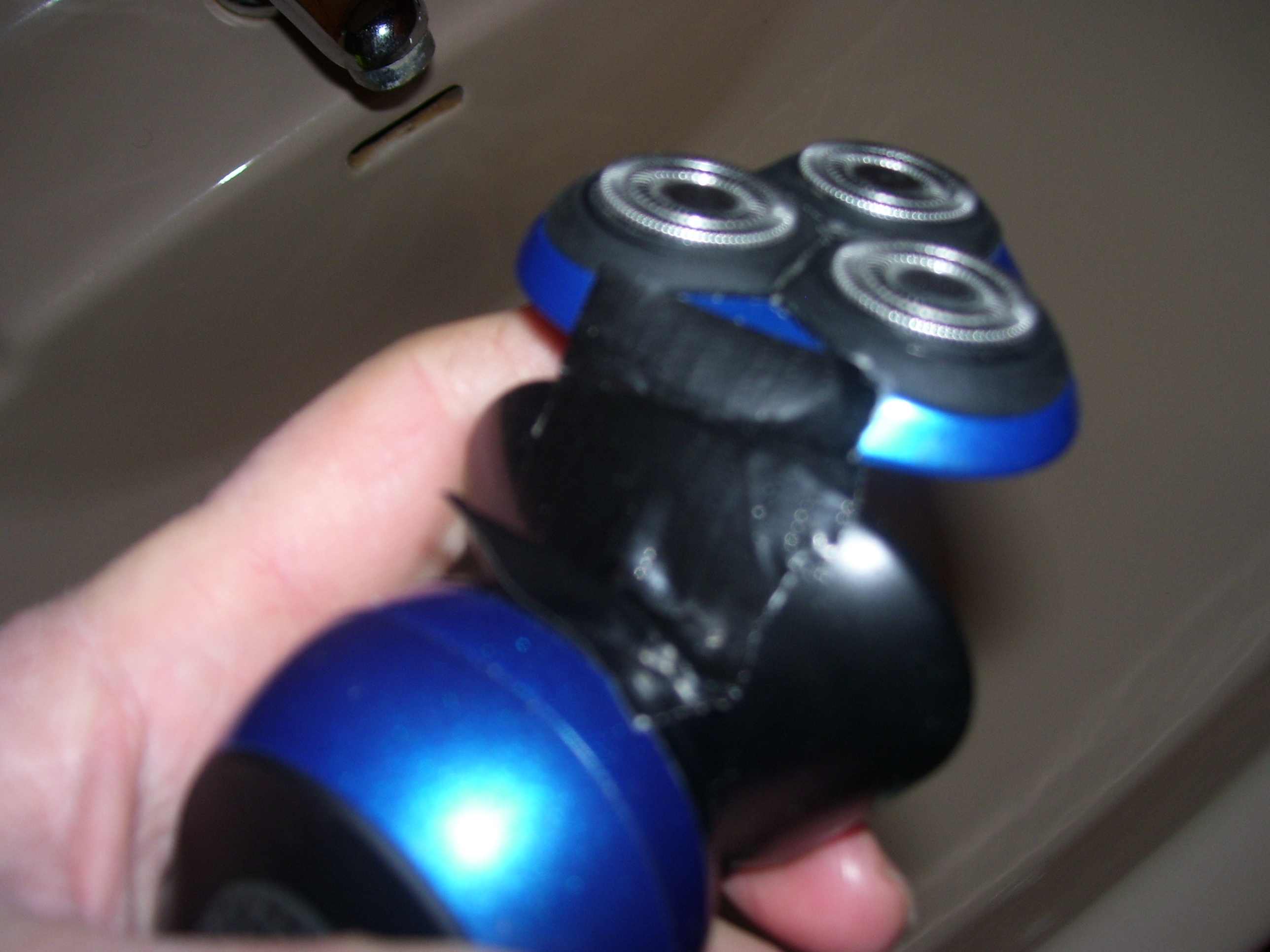

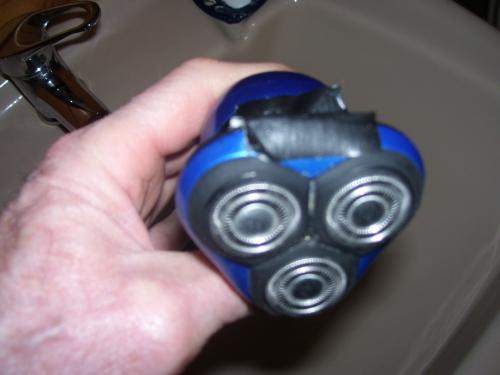

- Avec un morceau de ruban toilé fabriquer une charnière c'est peu

esthétique mais ça fonctionne

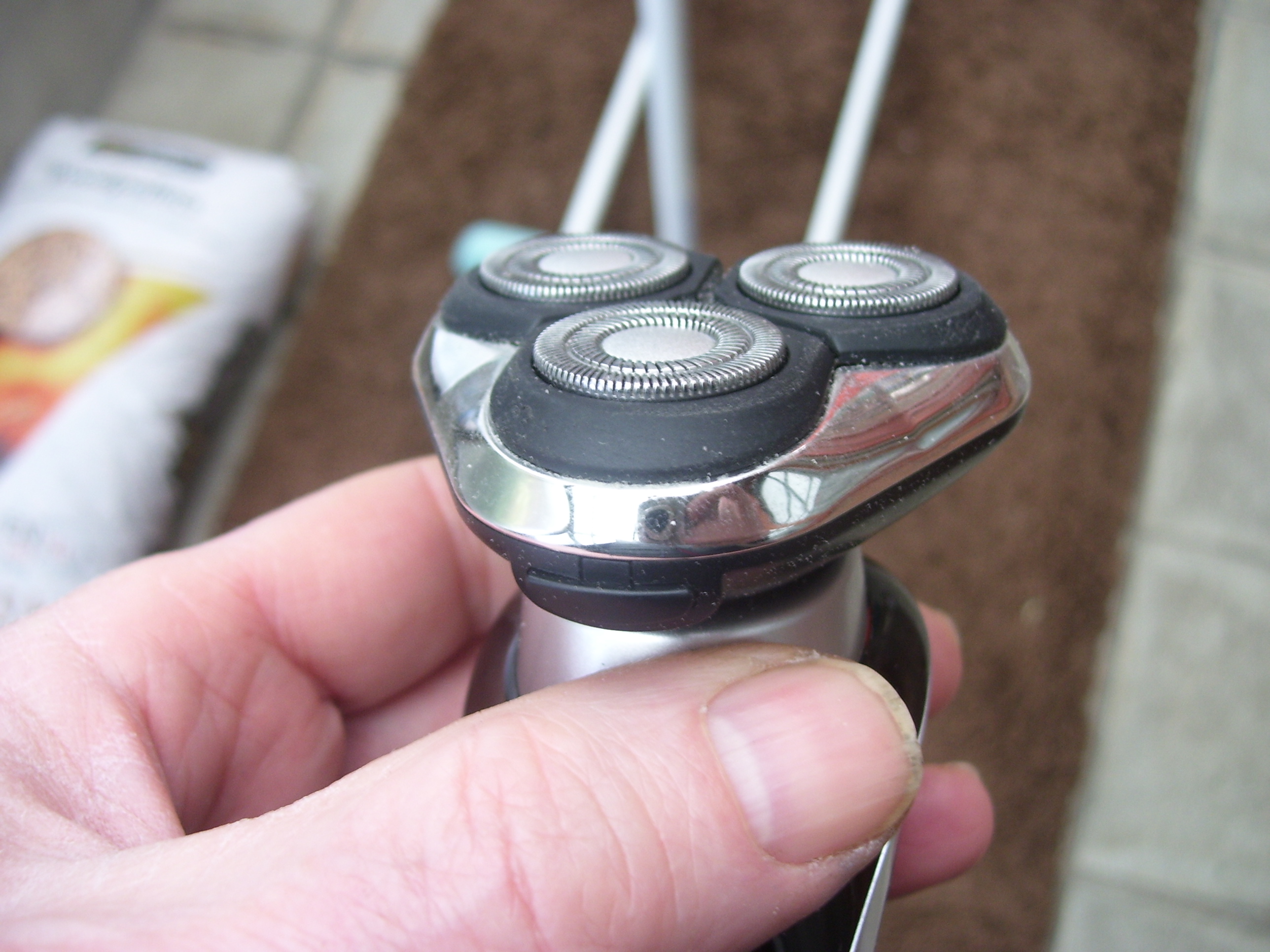

Le nouveau modèle est chromé

- Le plastique de la charnière est recouvert d'une pellicule de chrome

ce qui devrait la solidifier, à vérifier dans le temps

REMARQUE

- Le produit TEROSON se conserve très longtemps

- Avec un cure dents enlever un peu de produit dans les 2 compartiments

- Essuyer le tube

- Remettre en place le bouchon

- Le produit craint le froid

- Ne pas se servir du tube doseur pour éviter le gaspillage

- Ce produit sert à réparer les carénages des motos

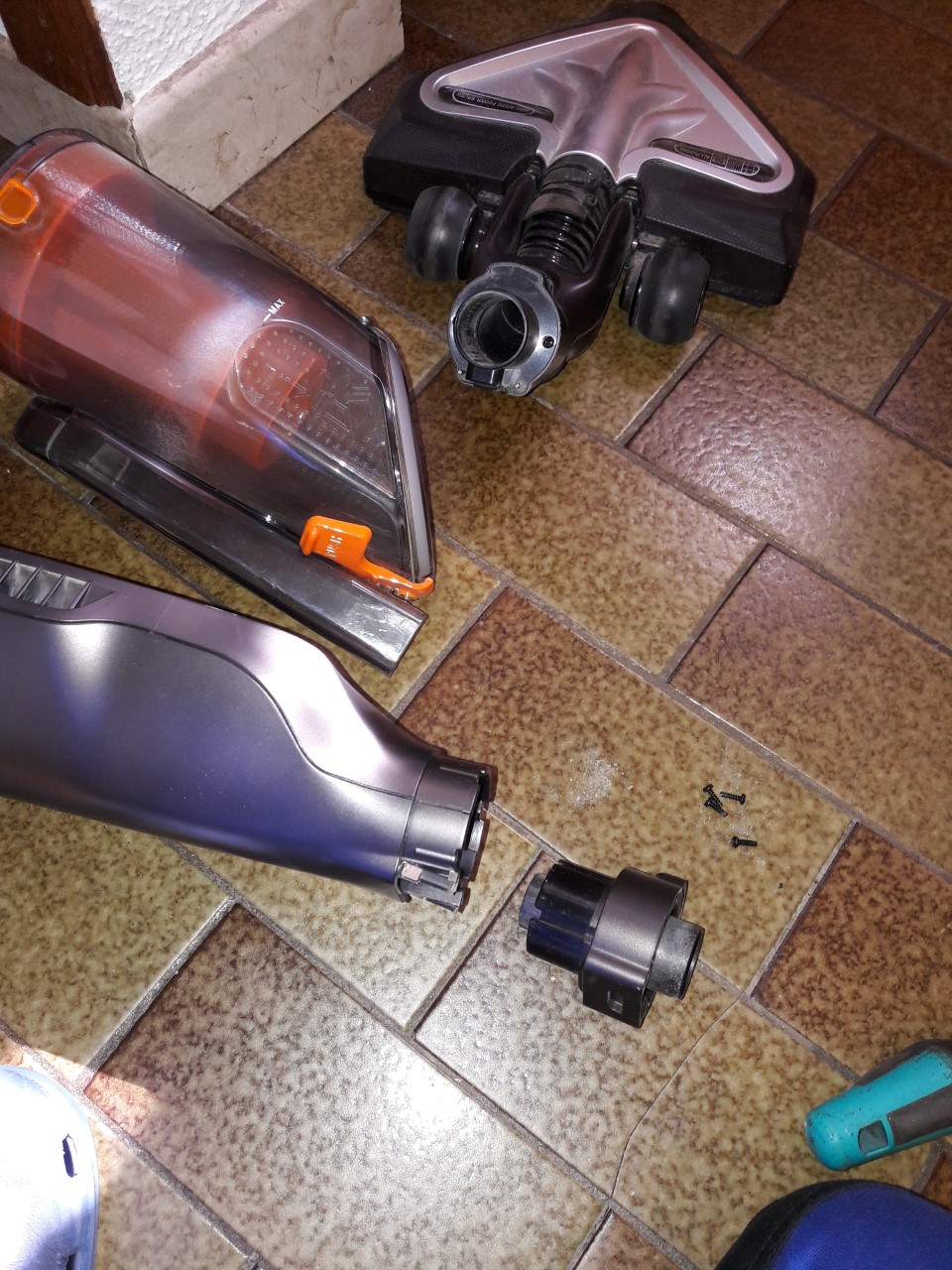

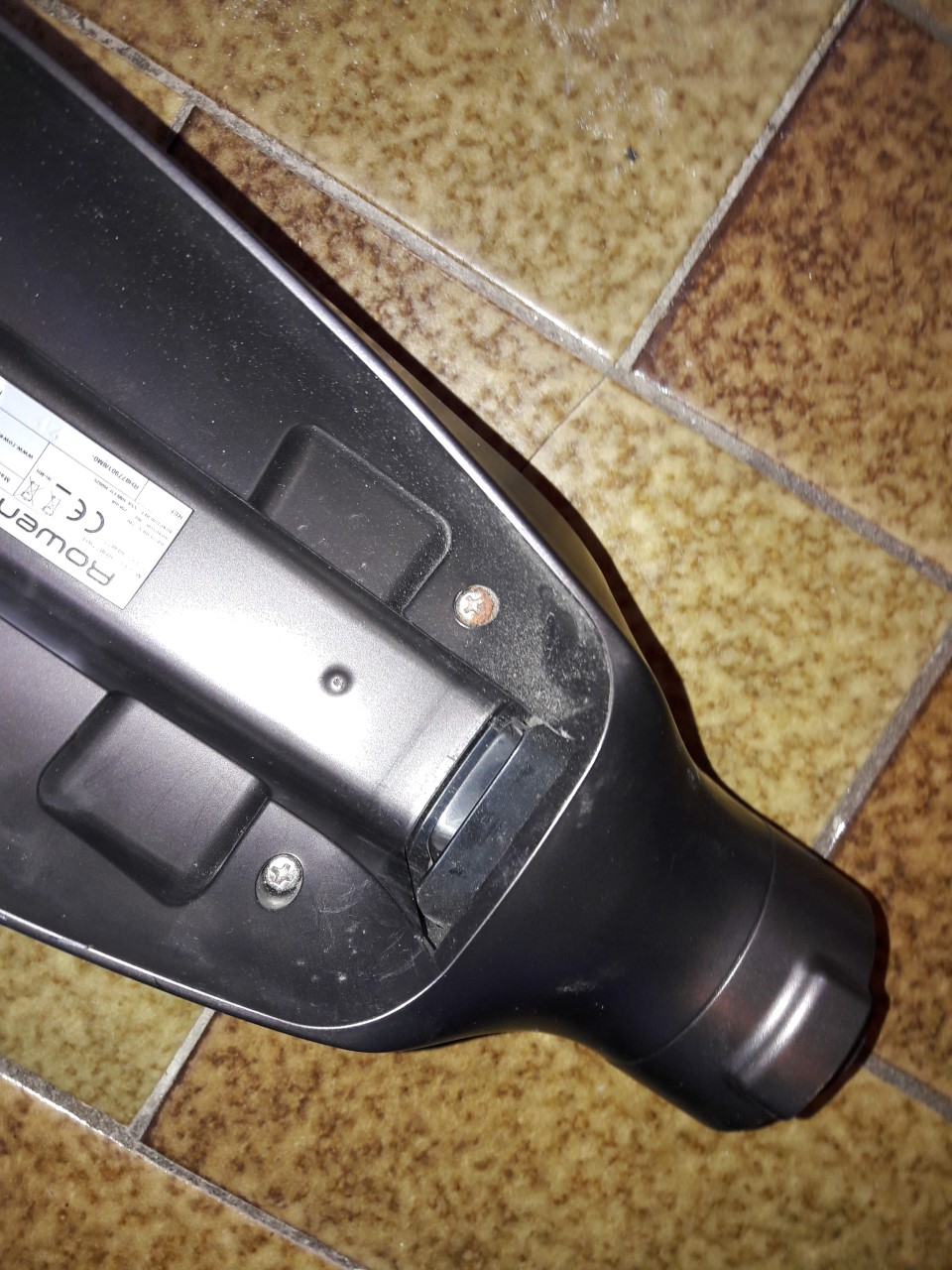

Aspirateur Rowenta Air Force Extreme 24 volts

Le bac qui récolte la poussière ne tient plus dans son logement

- Enlever le bac à poussière

- La languette en bas à droite de la photo est montée sur un ressort

- La languette ne bouge plus elle est coincée de ce fait le bac

à poussière n'est plus coincé dans son logement

- Enlever la brosse rotative

- Enlever les 4 vis de fixation sur la pièce ou vient se fixer  la brosse

- Tirer la pièce vers l'arrière, attention de ne pas abimer

les 2 connexions électriques

On voit à côté des vis les petits grains qui bloquaient le système

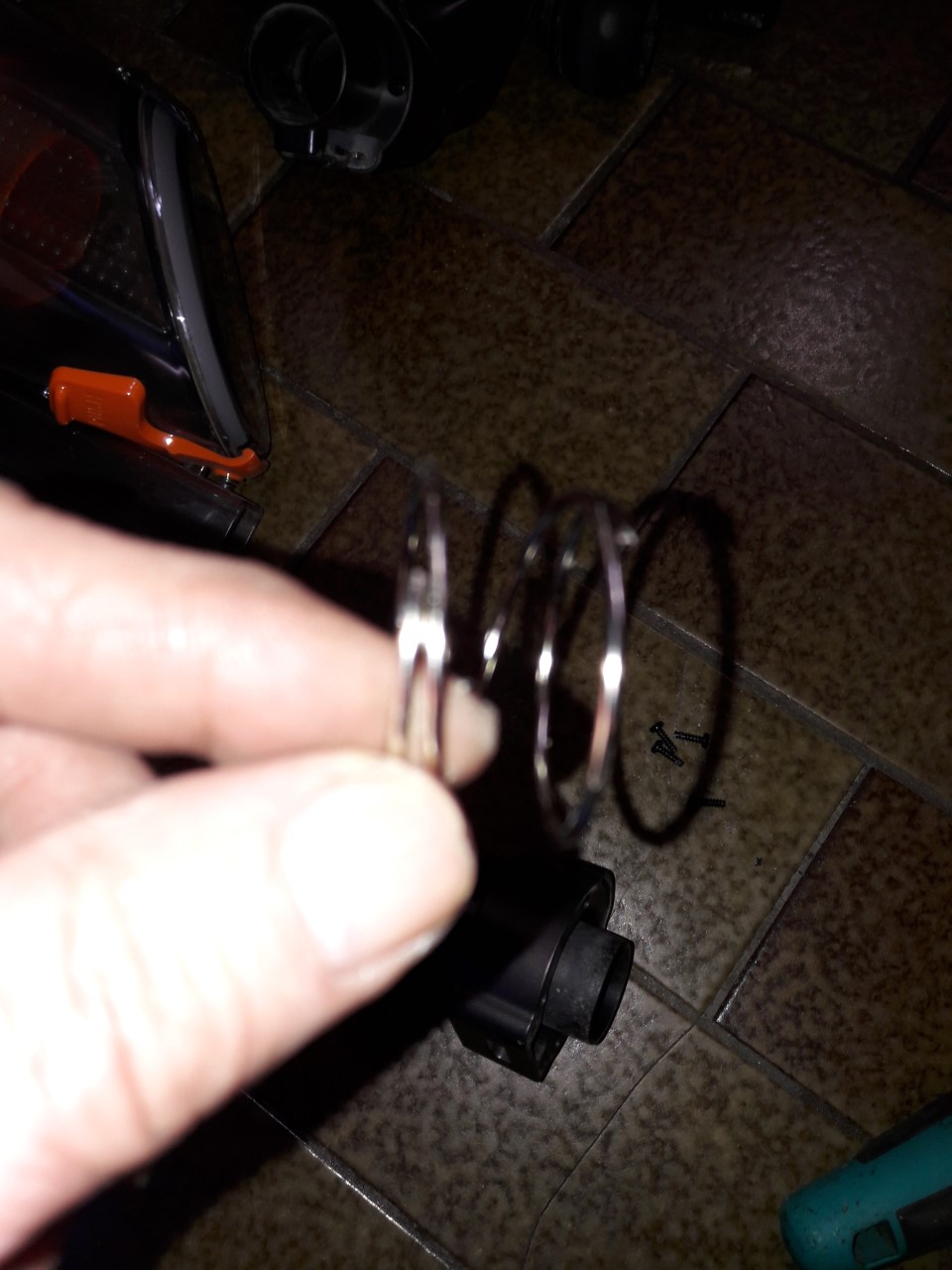

 - Dégager le ressort qui est coincé par des petits gravillons

- Nettoyer l'intérieur du logement du ressort

- Remonter à l'inverse

- Quand on pousse sur la languette maintenant elle s'enfonce

et elle revient à sa place grace à la poussée du ressort

- Engager le bac à poussière qui maintenant se bloque

correctement dans son logement

Séchoir Bauknecht TRA 5021

Le TRA 5021 n'existe plus et est remplacé par le TRAE 6562

Le séchoir fait disjoncter le différentiel dans le boitier à fusibles de l'habitation

- Sortir le séchoir de son emplacement

- Retirer la fiche

NE JAMAIS TRAVAILLER SOUS TENSION

- Enlever le couvercle du dessus du séchoir, 2 vis à l'arrière

- Enlever la plaque arrière du séchoir en retirant toutes les vis

- Enlever les 4 vis de fixation de la résistance

- Enlever les 3 fils aux bornes de la résistance

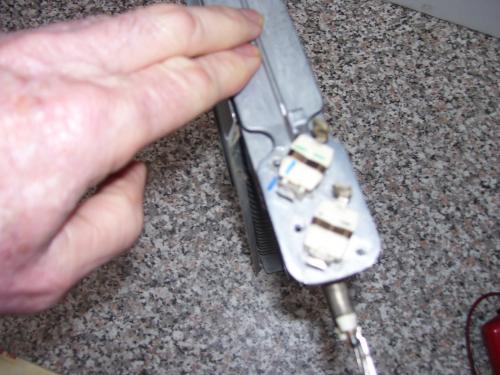

- Sur le côté de la résistance on trouve 2 thermostats qui coupent

l'alimentation de la résistance si la t° devient excessive

PREMIERE METHODE

- Déposer la résistance

- Mesurer la résistance à ses bornes avec un ohmmètre

- Constatation: la résistance est interrompue

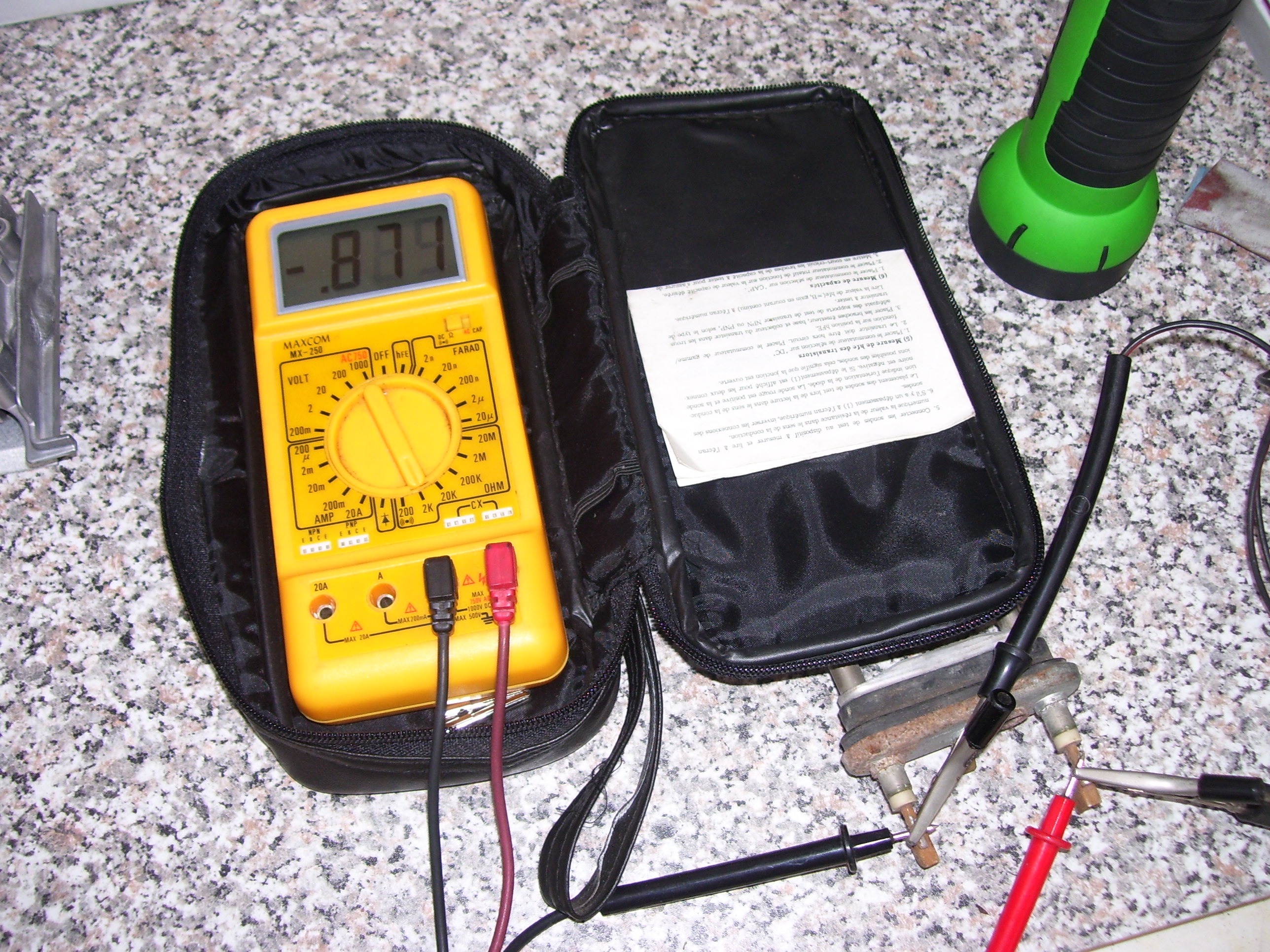

- Voici un exemple de ce que l'on mesure sur une résistance

qui n'est pas grillée ( mesure sur une résistance de machine à laver )

- Deuxième vérification

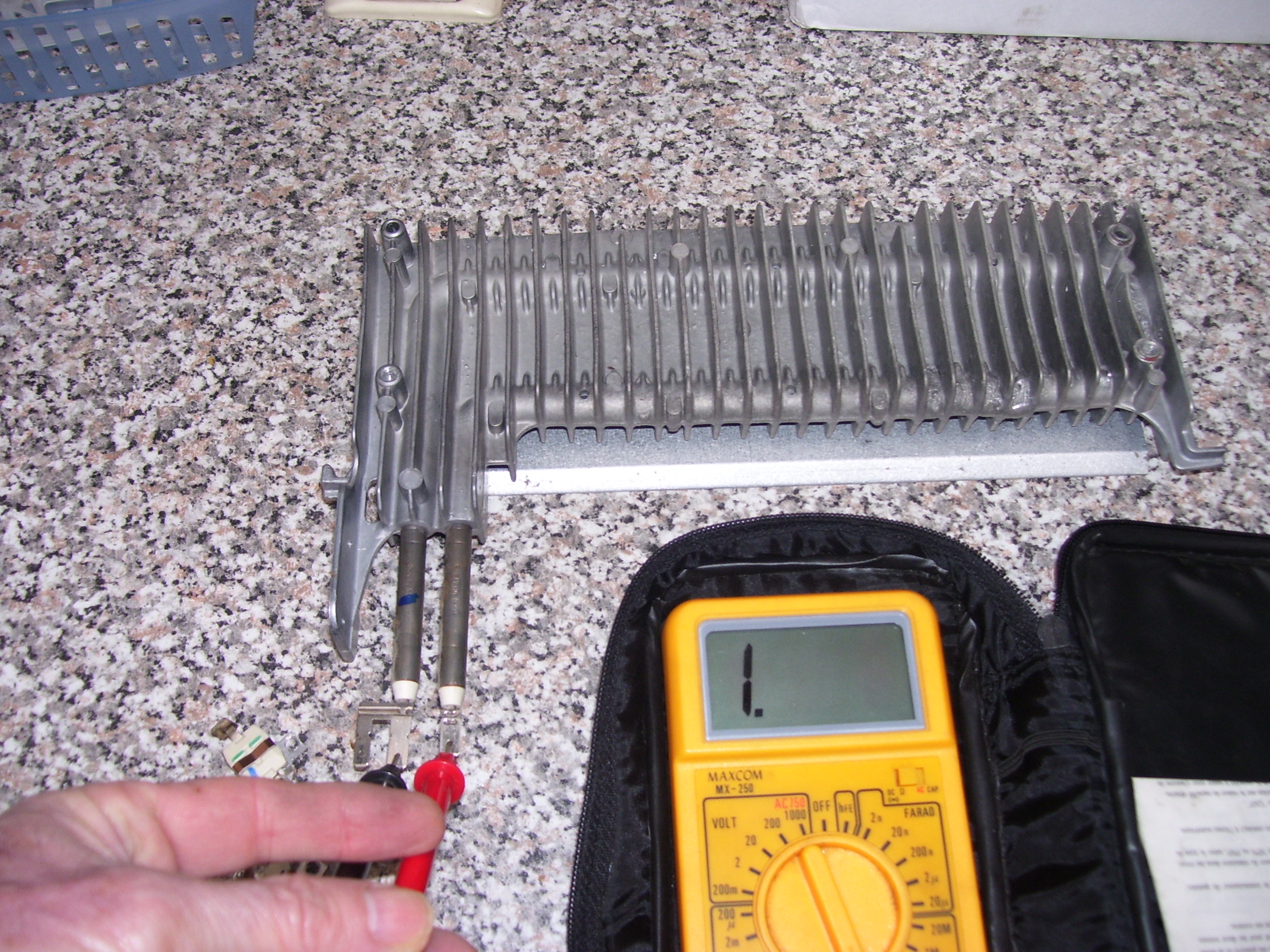

- Vérifier si la résistance est à la masse

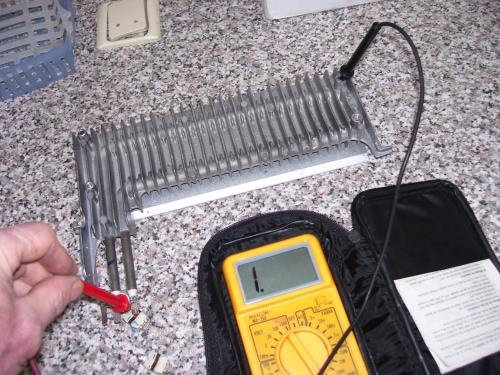

- Une fiche de l'ohmmètre sur la connexion de la résistance

l'autre fiche de l'ohmmètre sur le radiateur entourant la résistance

- Le chiffre 1 indique que la résistance est à la masse

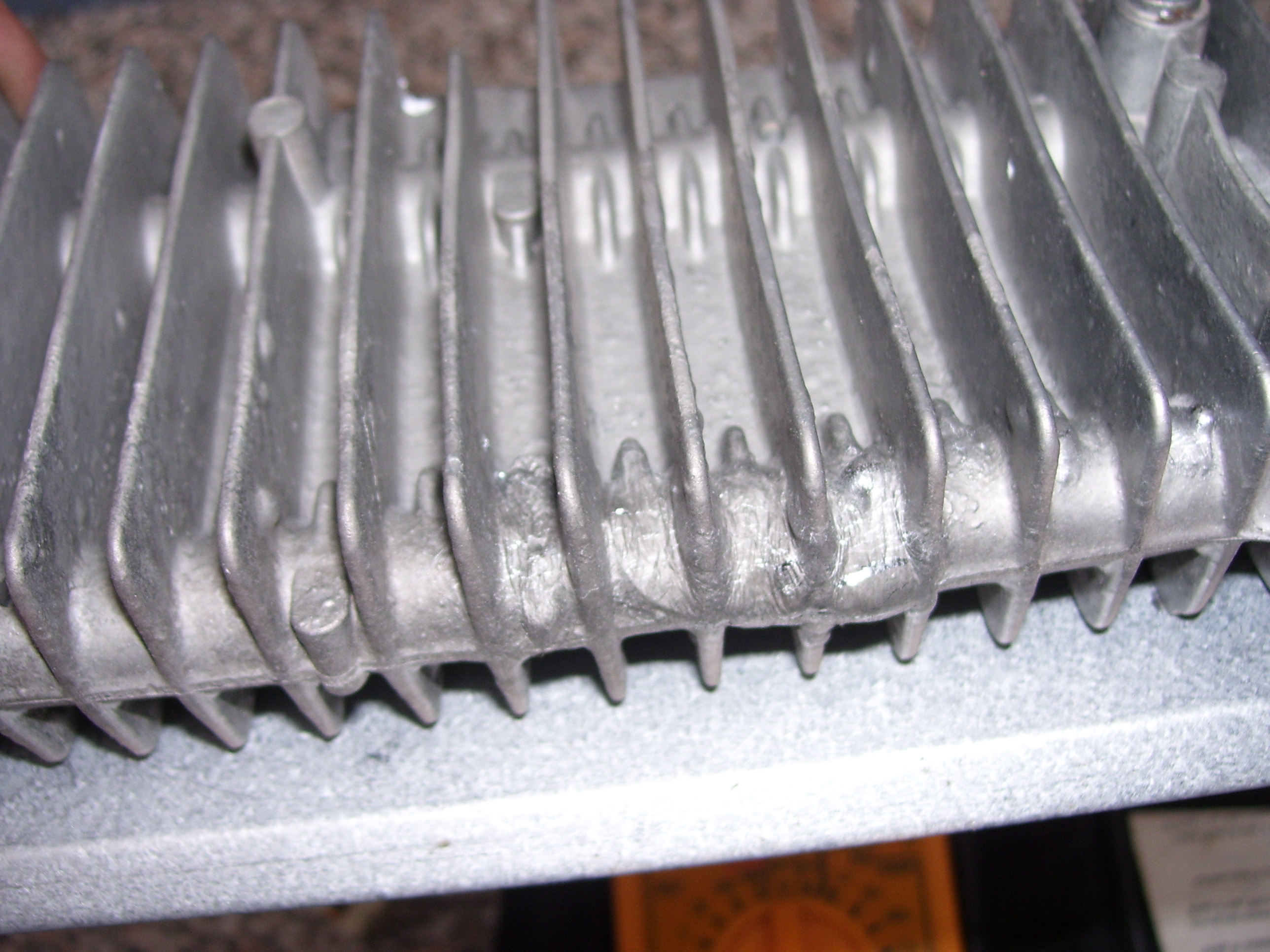

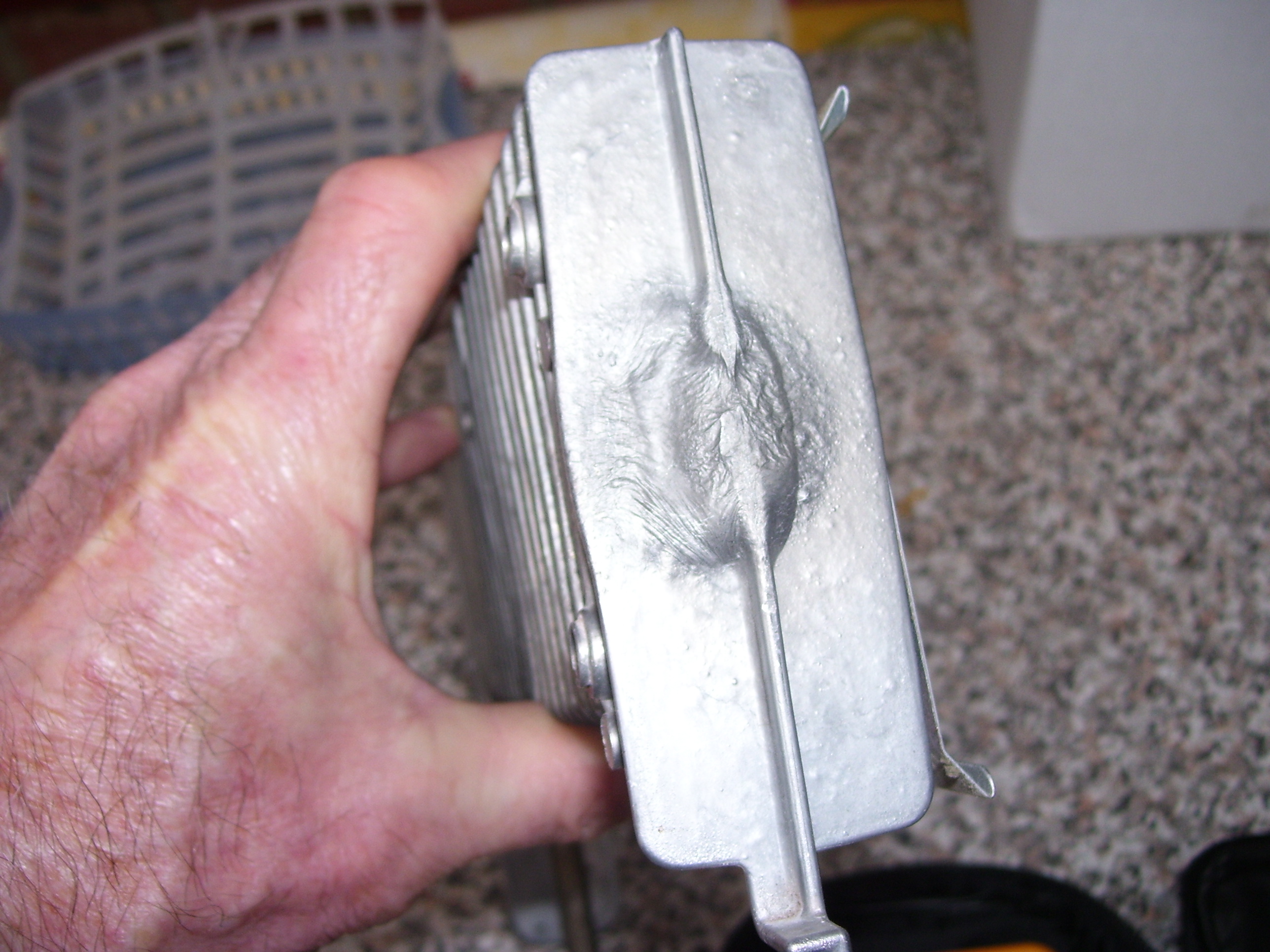

- La résistance en surchauffant a fait fondre le radiateur

- La résistance en surchauffe à fait fondre le radiateur qui l'entoure

-Apparemment les thermostats n'ont pas réagi

DEUXIEME METHODE

Un buzzer est un appareil qui émet un son quand le circuit

à mesurer n'est pas interrompu

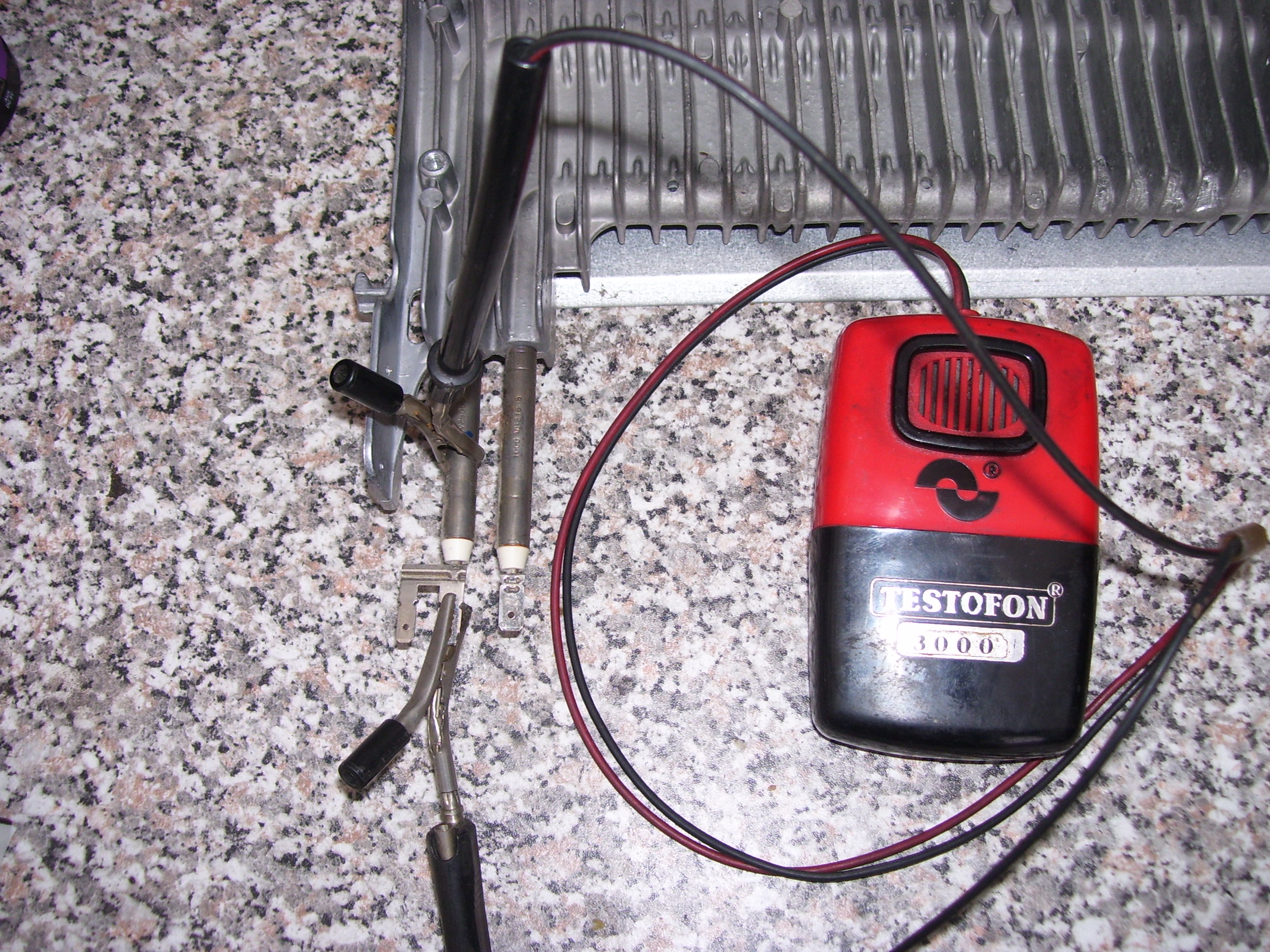

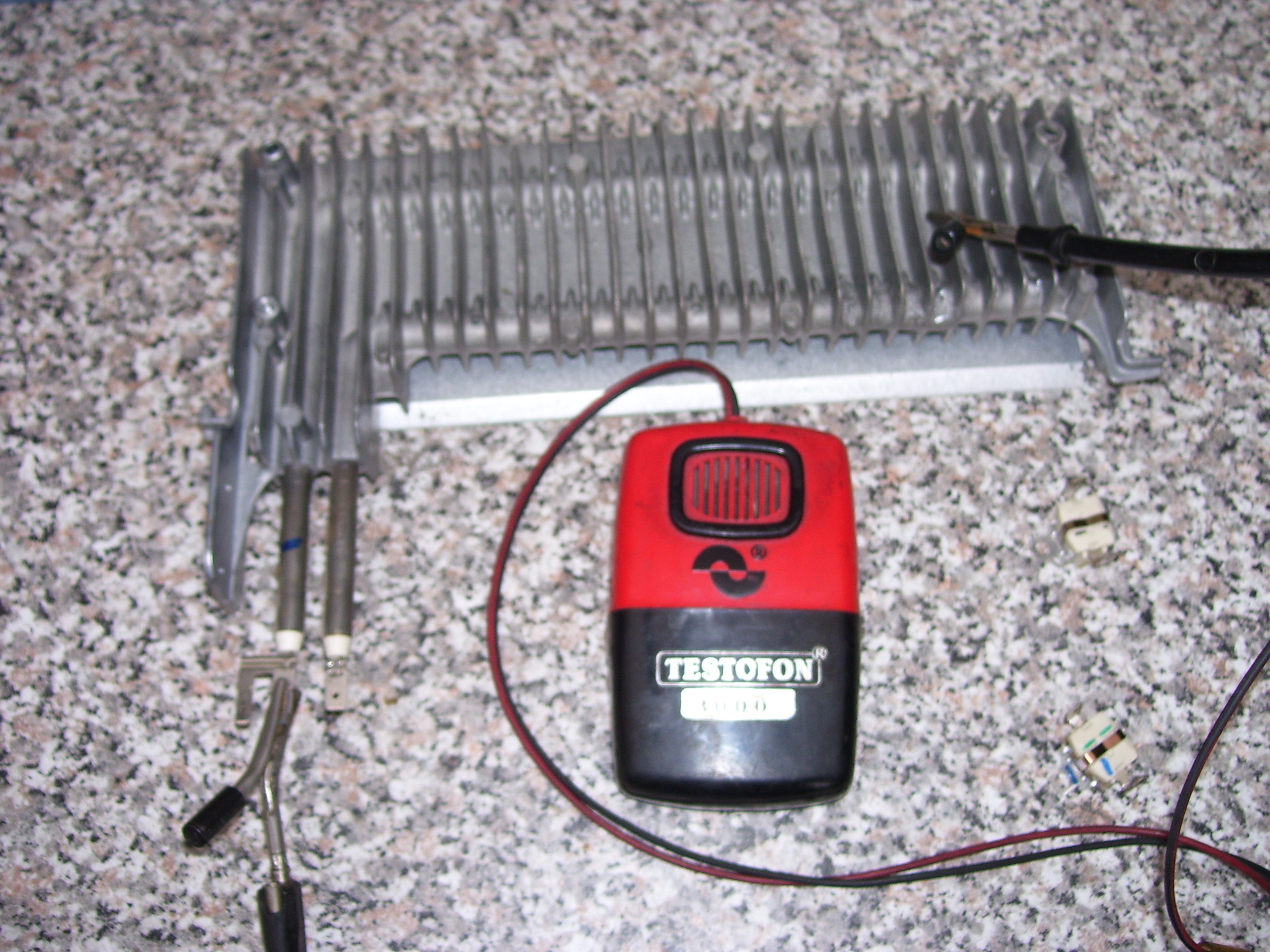

- Vérifier la continuité aux bornes de la résistance avec un buzzer

- Le buzzer n'émet aucun son

- Le circuit de la résistance est interrompu

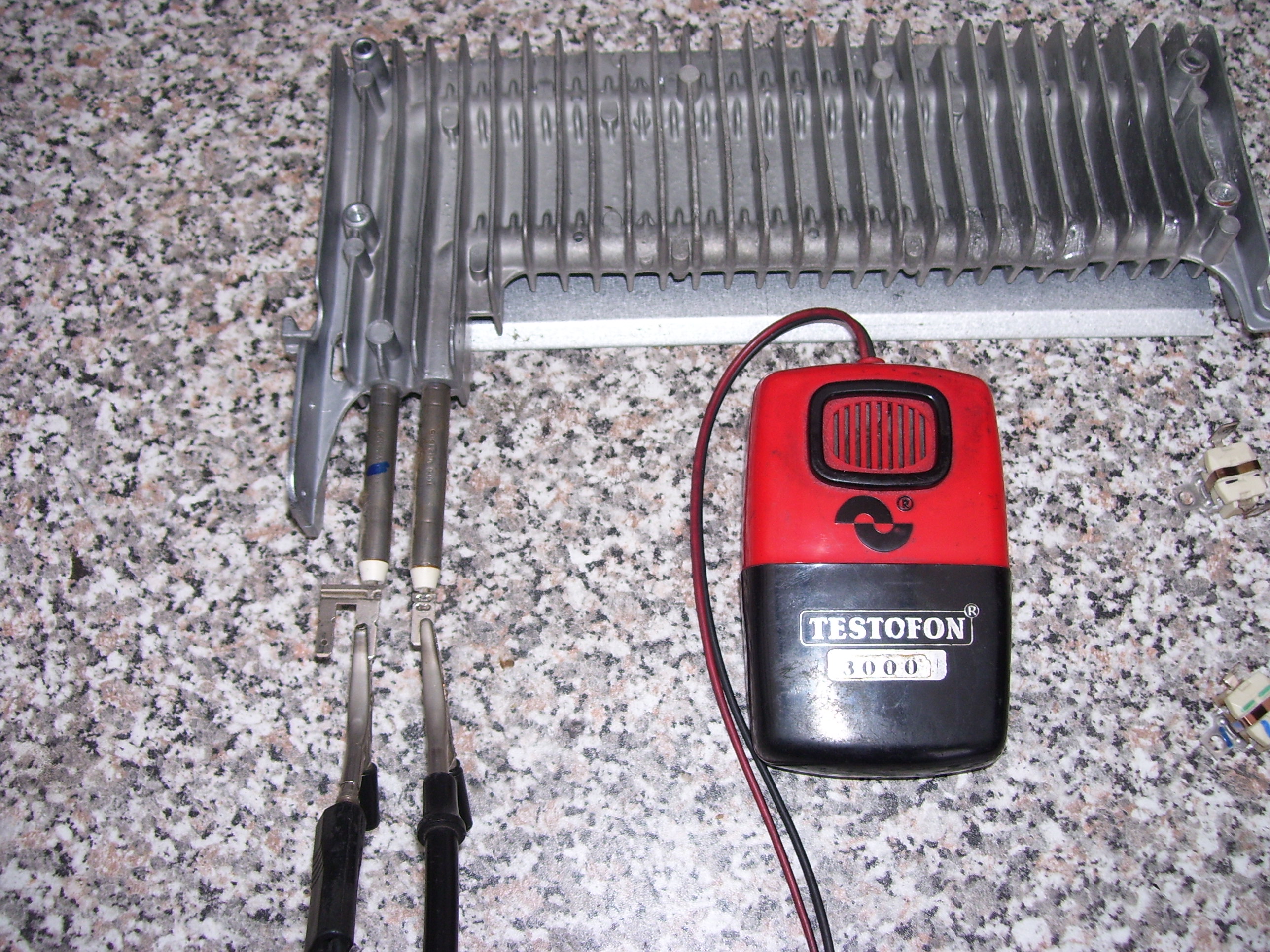

- Connecter la pince du buzzer sur une connexion de la résistance

- L'autre pince du buzzer sur une ailette du radiateur

- Le buzzer sonne, la résistance est à la masse ce qui a pour conséquence

d'envoyer du courant sur la carcasse du séchoir c'est la raison pour

laquelle le différentiel se déclenche

 - On peut aussi aussi vérifier la mise à la masse de la résistance en posant

une pince du buzzer sur la borne de la résistance et l'autre pince

du buzzer sur la carcasse de la résistance

- Le buzzer sonne également

- Remplacer la résistance et les 2 thermostats

- Compter environ 70 euros pour l'ensemble

REMARQUES

- Il se peut également que la résistance ne soit pas interrompue

mais qu'elle soit à la masse et elle envoie du courant à la

masse et fait disjoncter le différentiel dans le boitier des

fusibles de l'habitation pour vous éviter d'être électrocuté

- Dans ce cas c'est l'isolation de la résistance qui est la cause

de la panne, remplacer la résistance par une neuve mais il

n'est pas nécessaire de remplacer les thermostats

VERIFICATION DU OU DES THERMOSTATS

- Placer les 2 pinces du buzzer sur les bornes du thermostat

- Le buzzer émet un son ( le circuit est fermé )

- Chauffer le dessous du thermostat avec un décapeur thermique

A une certaine t° le buzzer doit cesser d'émettre un son,

le circuit c'est ouvert grâce à la déformation du bilame

 C'est quoi un bilame ?

- C'est l'assemblage de 2 lames en métal

- Le métal de chaque lame a un coéfficient de dilation différent

- En chauffant les lames elles vont se dilater

- L'une va se dilater plus fort que l'autre et il y aura déformation

du bilame qui ouvrira l'interrupteur du thermostat

L'hélice du ventilateur ne tourne pas

Enlever les 4 pieds en caoutchouc

Enlever les 5 vis du couvercle

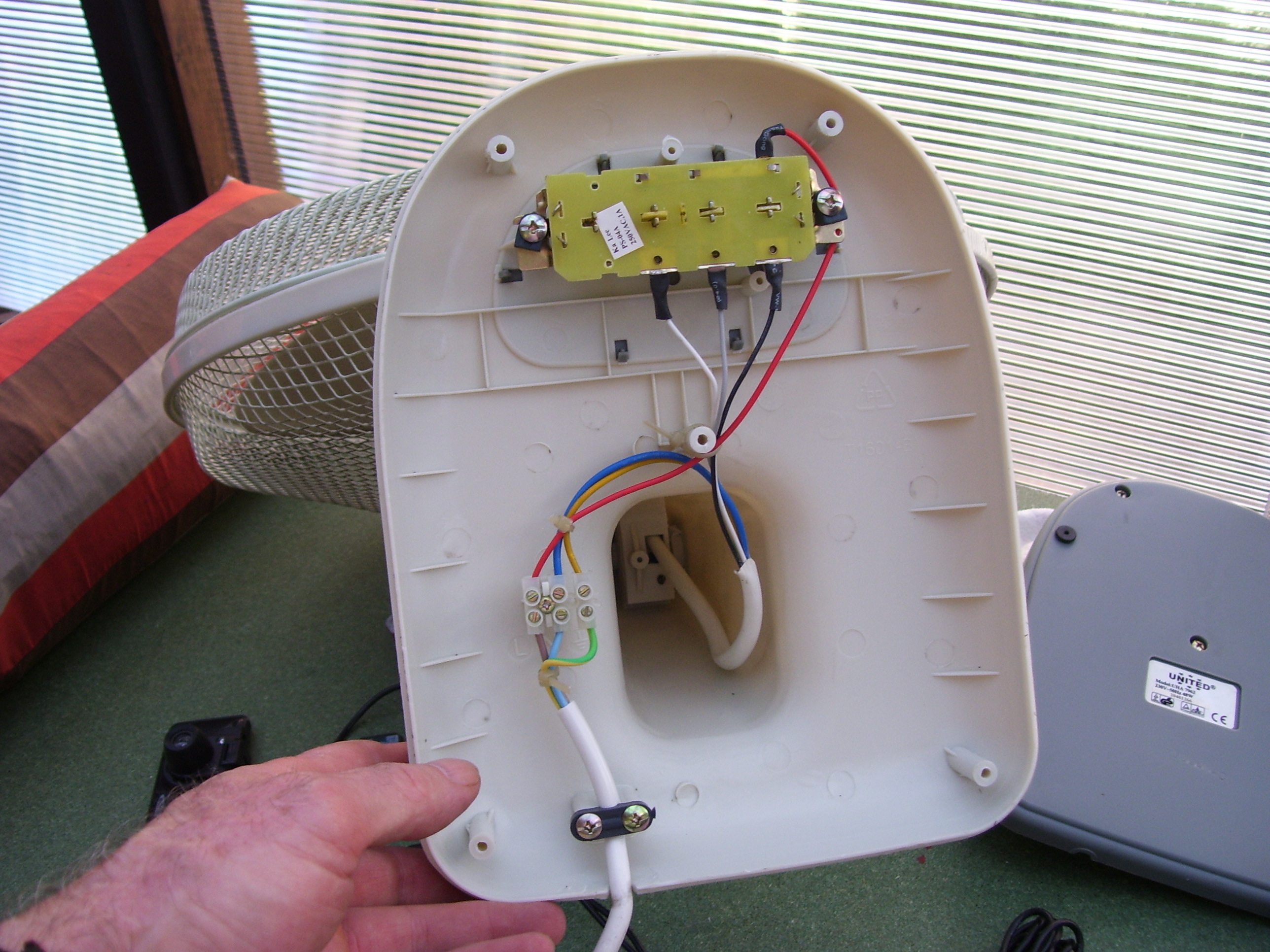

Vérifier avec un voltmètre l'arrivée de courant 220 volts

C'est OK

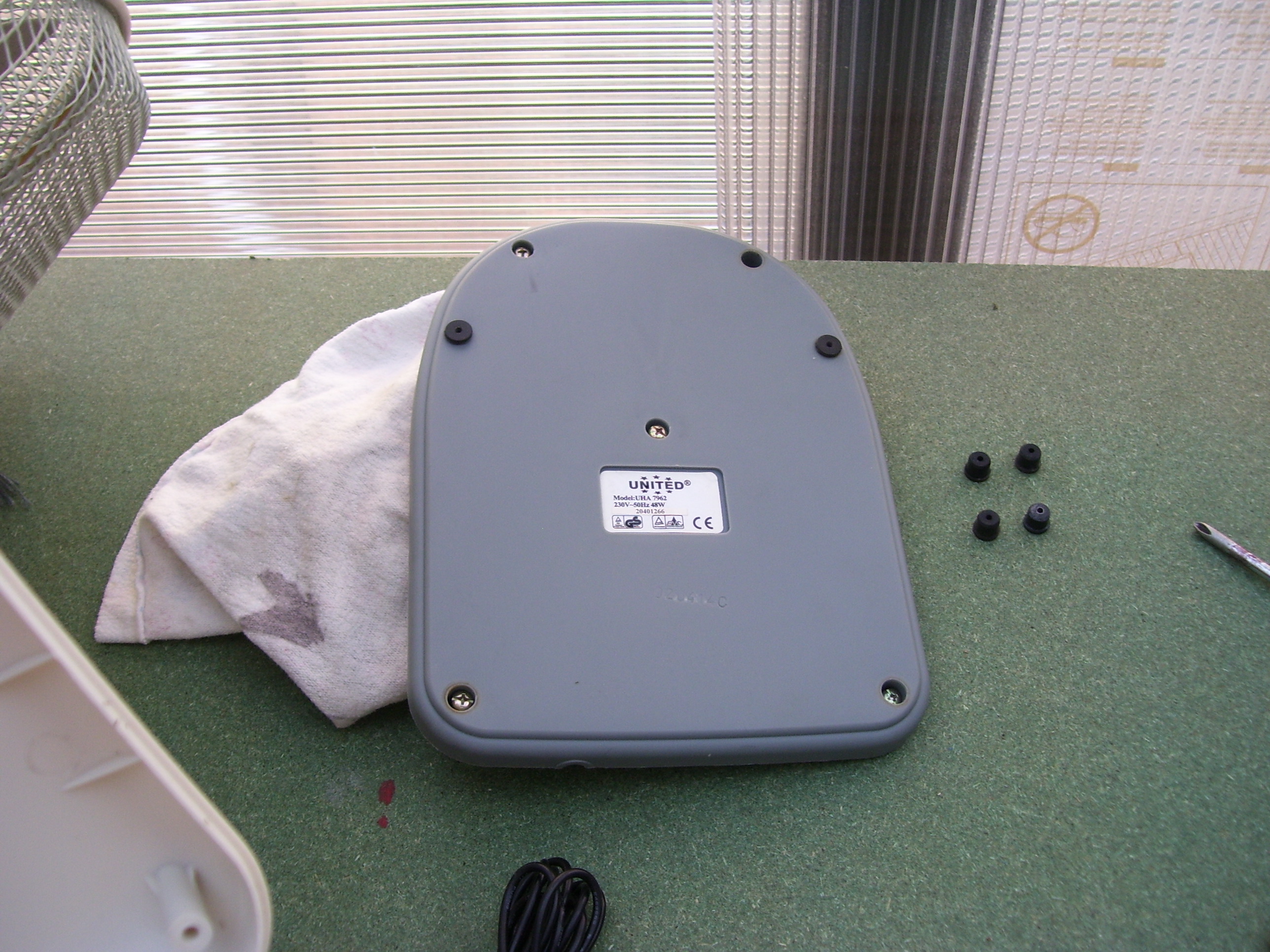

Photo du couvercle pour visionner la position des vis

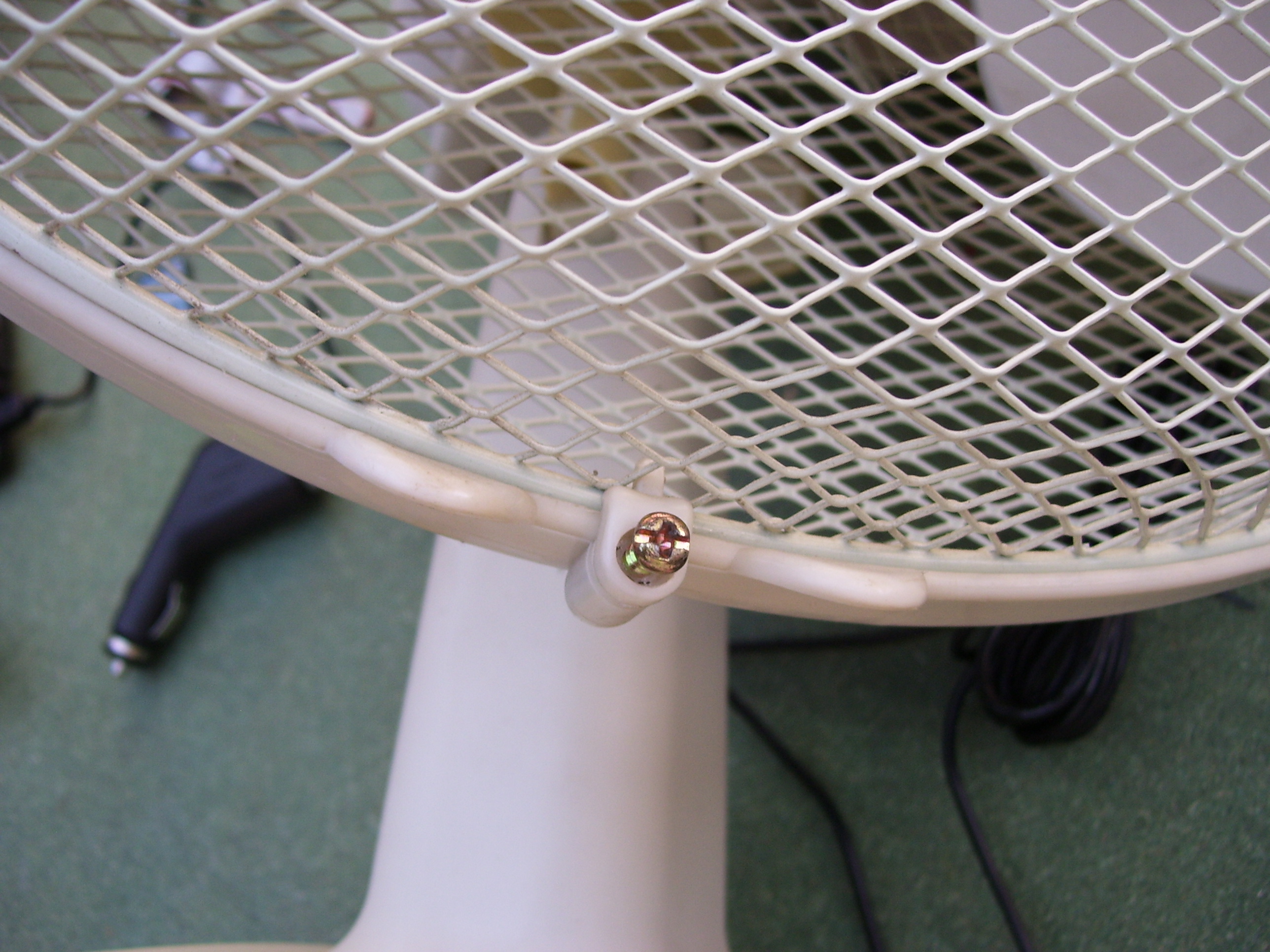

Enlever la vis qui maintient la grille de protection

Retirer la grille

Mettre la fiche dans la prise

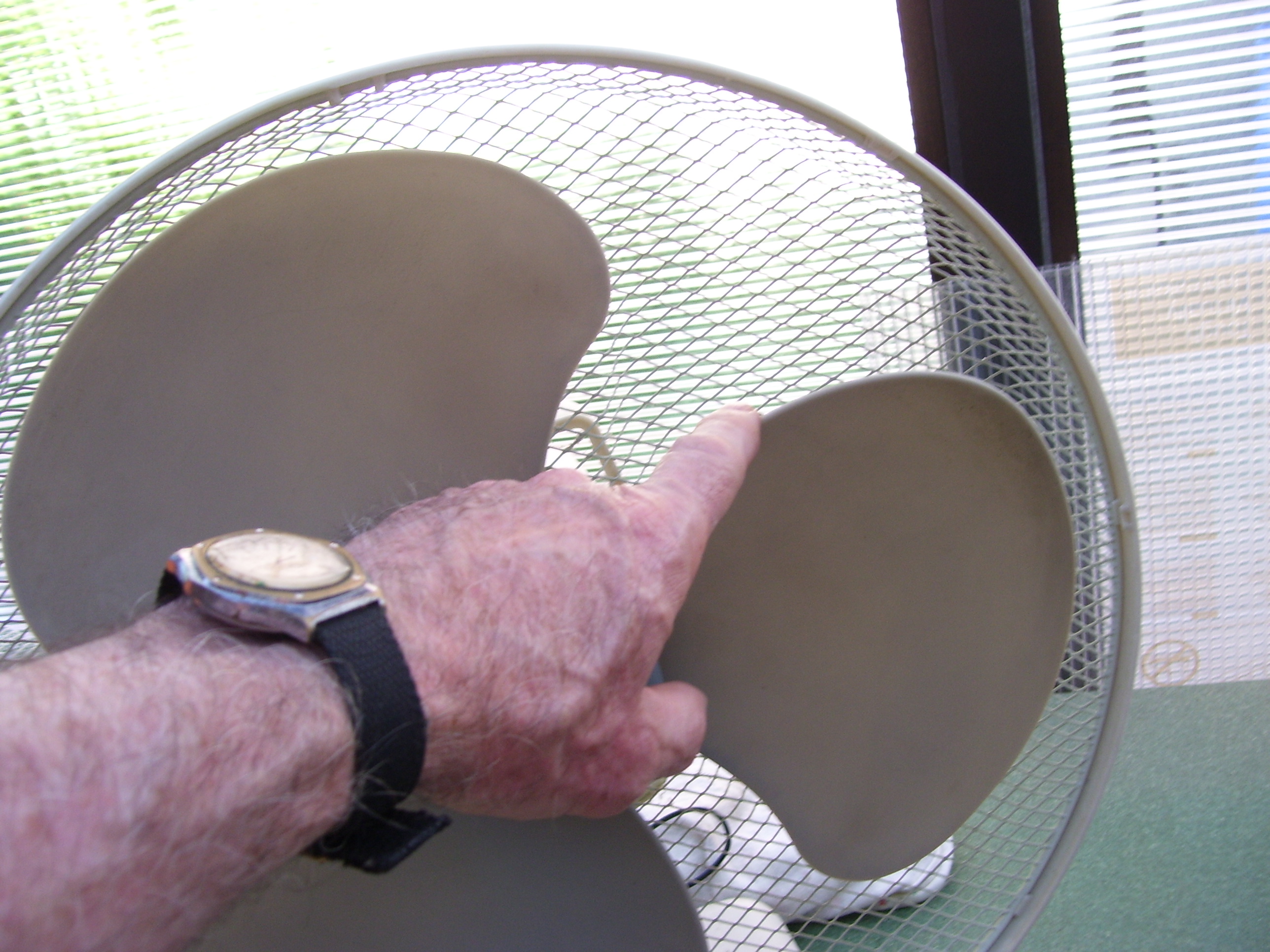

Lancer l'hélice à la main, sens horlogique

Le moteur entraine l'hélice donc le moteur est bon

C'est le condensateur qui est claqué

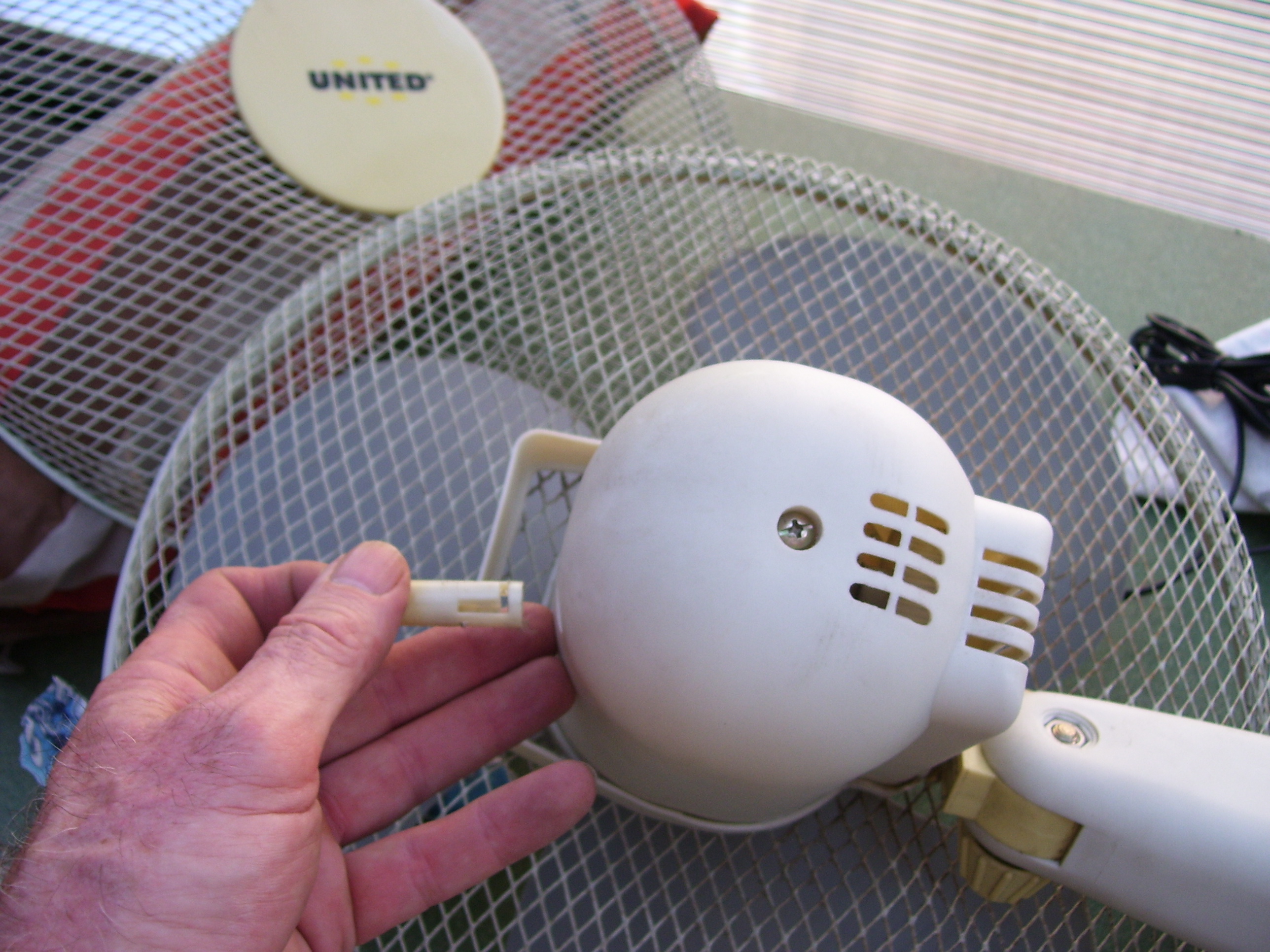

Enlever le doigt qui permet l'oscillation

Enlever la vis au centre

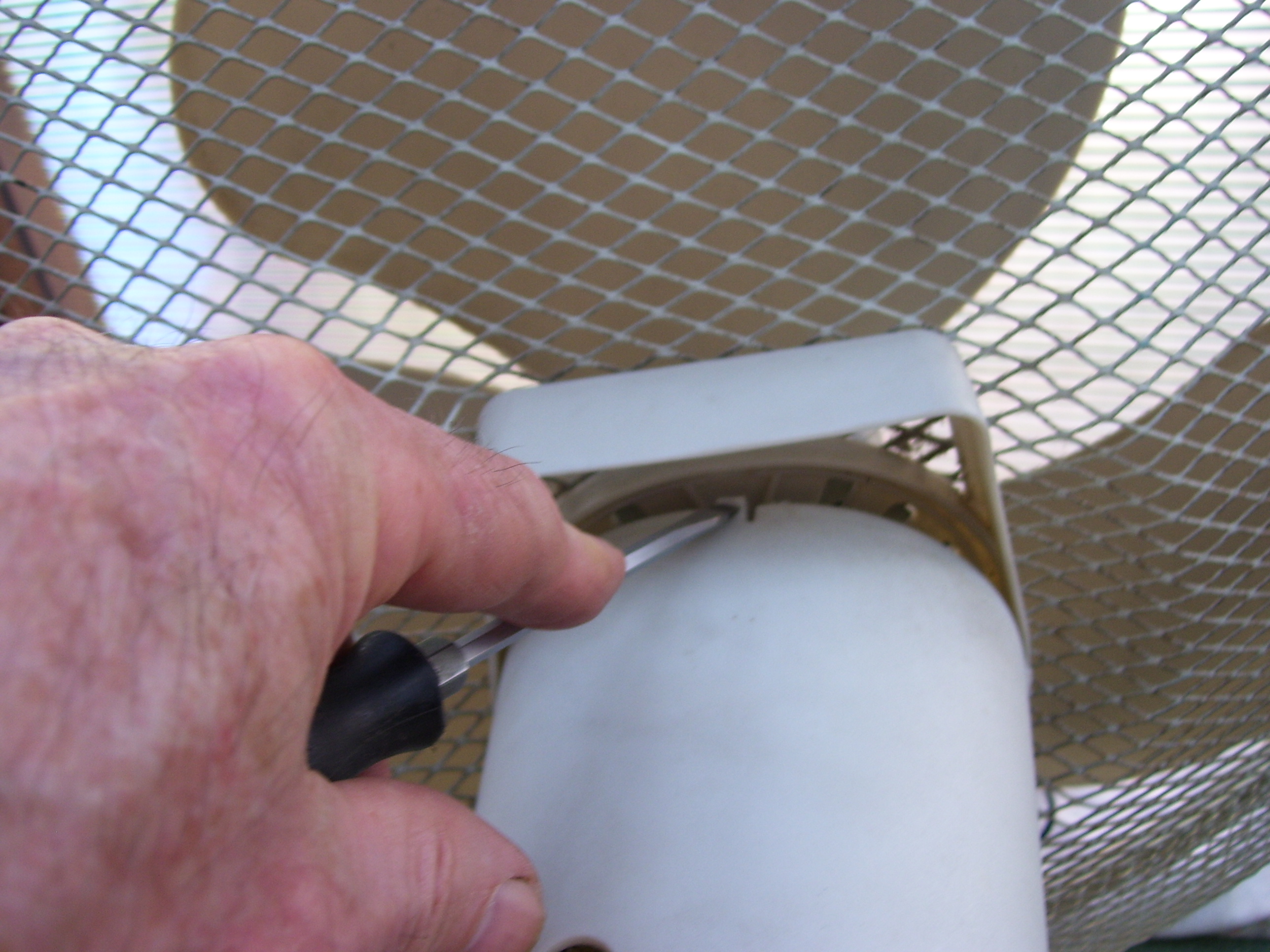

Avec un tounevis à lame plate repousser les ergots

Enlever le cache moteur

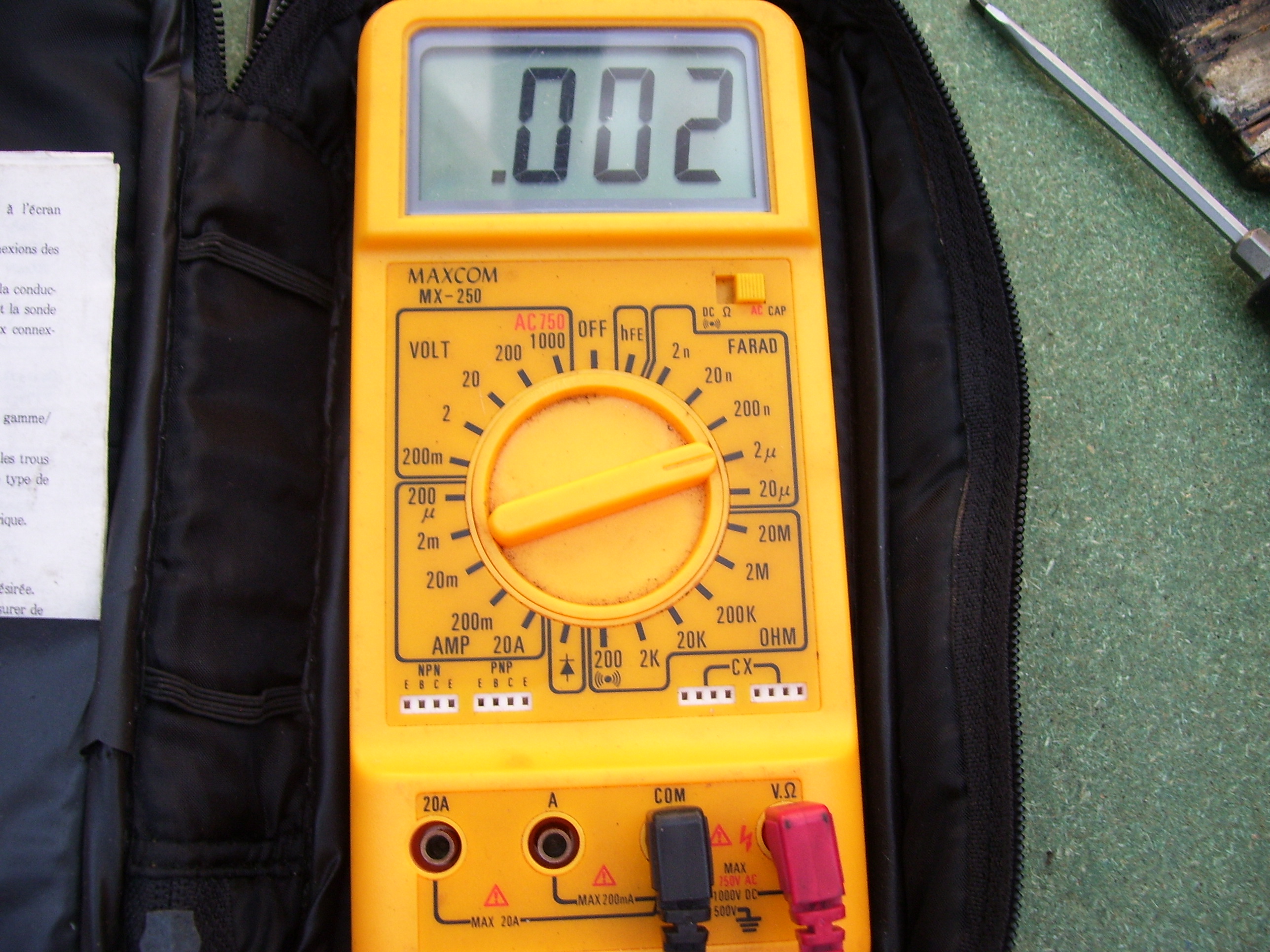

Avec l'appareil de mesure vérifier le condensateur

Choisir la position 2 µF et CAPacité

On doit lire sur l'écran 1,5 µF, on lit 0,02

donc le condateur est bien claqué

L'appareil de mesure est mis sur la position 2 µF

Le bouton au dessus à droite sur CAPacité

Le condensateur est à remplacer

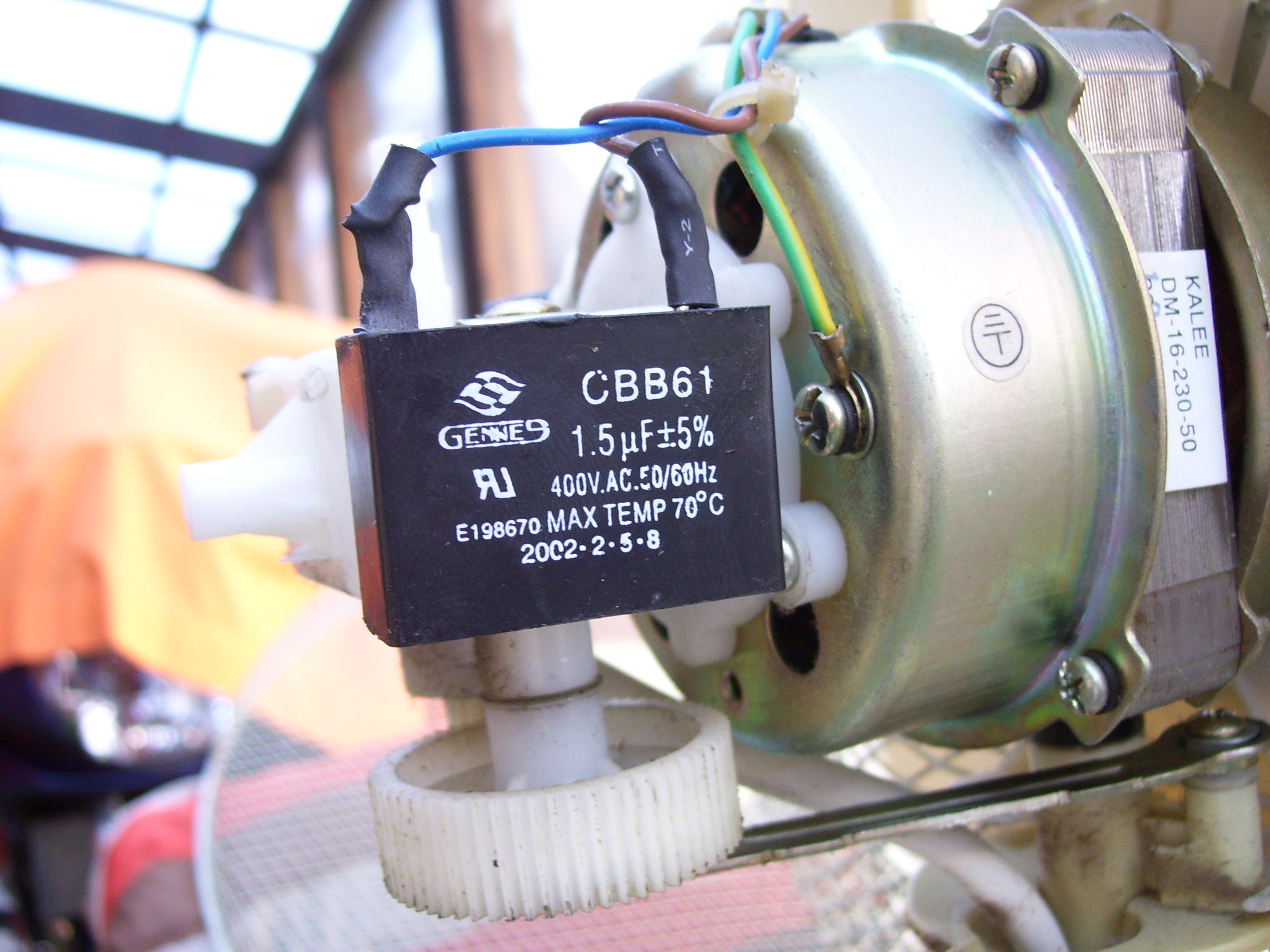

Il a une capacité de 1,5 µF 400 volts ( µF = microfarad)

Enlever la gaine thermo

Dessouder les fils

Remplacer le condensateur

Remonter à l'inverse

REMARQUES

Réponses aux questions les plus souvent posées

Unité de mesure du condensateur

- L'unité de mesure d'un condensateur est le Farad

Le condensateur est-il polarisé ?

- Le condensateur n'étant pas polarisé vous pouvez souder

le fil bleu et le fil brun dans n'importe quel sens

Puis-je shunter le condensateur ?

- Vous ne pouvez pas shunter le condensateur puisque c'est grâce à lui

que le moteur démarre, sans le condensateur l'hélice ne tournera pas

Le moteur va grogner

Puis-je supprimer le condensateur ?

- On peut supprimer le condensateur uniquement sur un moteur avec des balais

dans ce cas le condensateur est juste là pour empêcher les parasites

dans la radio, TV etc...

Je ne  trouve pas  le condensateur

- Si vous n'avez pas de condensateur vous devez trouver des balais

- Si vous n'avez pas de balais le condensateur se trouve à l'intérieur du bobinage

c'est fait exprès pour compliquer la réparation il faut ouvrir le moteur si c'est

possible car parfois c'est un assemblage par sertissage

Remplacer le condensateur

- Attention remplacer le condensateur ne résout pas tous les problèmes, si le

condensateur est HS et que l'hélice ne tourne pas la lancer à la main ensuite

laisser fonctionner le ventilateur on va dire 1/4 d'heure et si le moteur

chauffe c'est pas la peine de remplacer le condensateur le bobinage

du moteur a un problème et remplacer cette pièce reviendrait au prix

d'un nouveau ventilateur

Lors de la mise sous tension l'hélice se bloque

- Quand le ventilateur est hors tension l'hélice tourne sans problème

lors de la mise sous tension l'hélice se bloque, le rotor tourne sur

des bagues si celles-ci ont pris du jeu quand on va mettre le

bobinage du stator sous tension le champ magnétique va attirer

le rotor qui va se coller au stator et l'empêcher de tourner

Remarque : l'hélice est fixée sur l'axe du rotor

Solution : remplacer les bagues mais pièces introuvables

- L'axe du moteur tourne mais pas l'hélice

Déposer l'hélice et voir comment elle est fixée sur l'axe du moteur

Si pas de solution utiliser une colle bison

Comment  rebobiner un moteur ?

- Démonter le bobinage qui est défectueux

- Couper le bobinage en 2 pour compter les spires

- Mesurer le diamètre du fils

- Utiliser une bobine de fils de cuivre dit isolé

- Bobiner

- Plonger le bobinage ainsi réalisé dans un bain dit isolant

- Passage au four

- Le bobinage est utilisé pour un moteur d'une machine ancienne

car c'est impossible de trouver un moteur neuf et le prix

du rebobinage revient pratiquement au même

prix qu'un moteur neuf

- Vu le prix d'un ventilateur made in China faire rebobiner le moteur n'est pas rentable

Comment remplacer la pile sur rasoir Philips TQ9 modèle PT927 ?

Le témoin de charge lume rouge en permanence

Pour utiliser le rasoir il doit être branché sur le secteur

La pile ne tient plus la charge

- Enlever la tête du rasoir

- Enlever les 2 vis, outil Torx T9

- Retirer la plaque

- Enlever la vis près de la prise, outil Torx T9

- Soulever le caoutchouc

- Soulever la partie chromée

- Soulever la partie en plastique

- Quand tout est déboité le boitier s'enlève facilement

- De chaque côté il y a un ergot à soulever

- Retirer la pièce du boitier

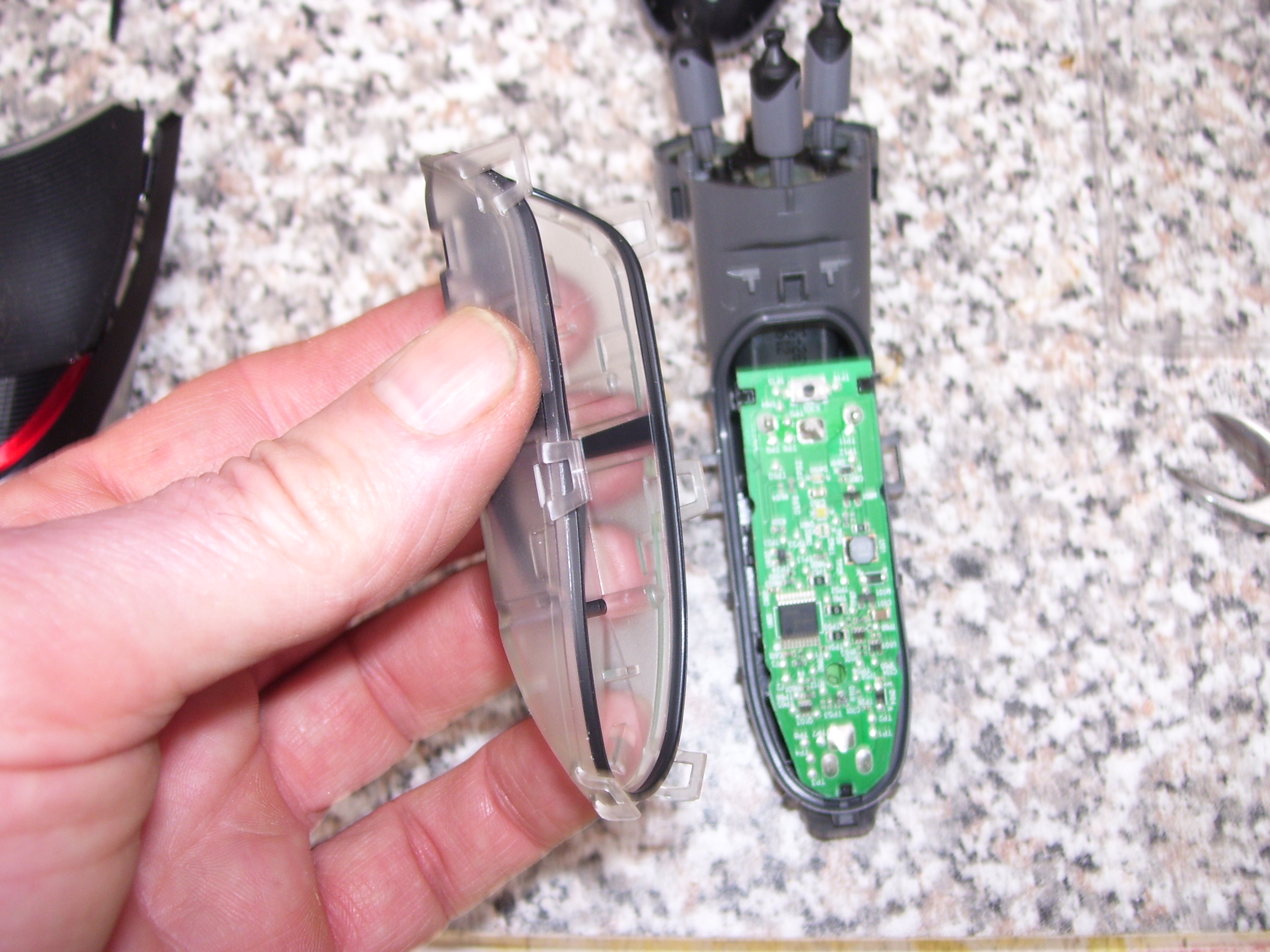

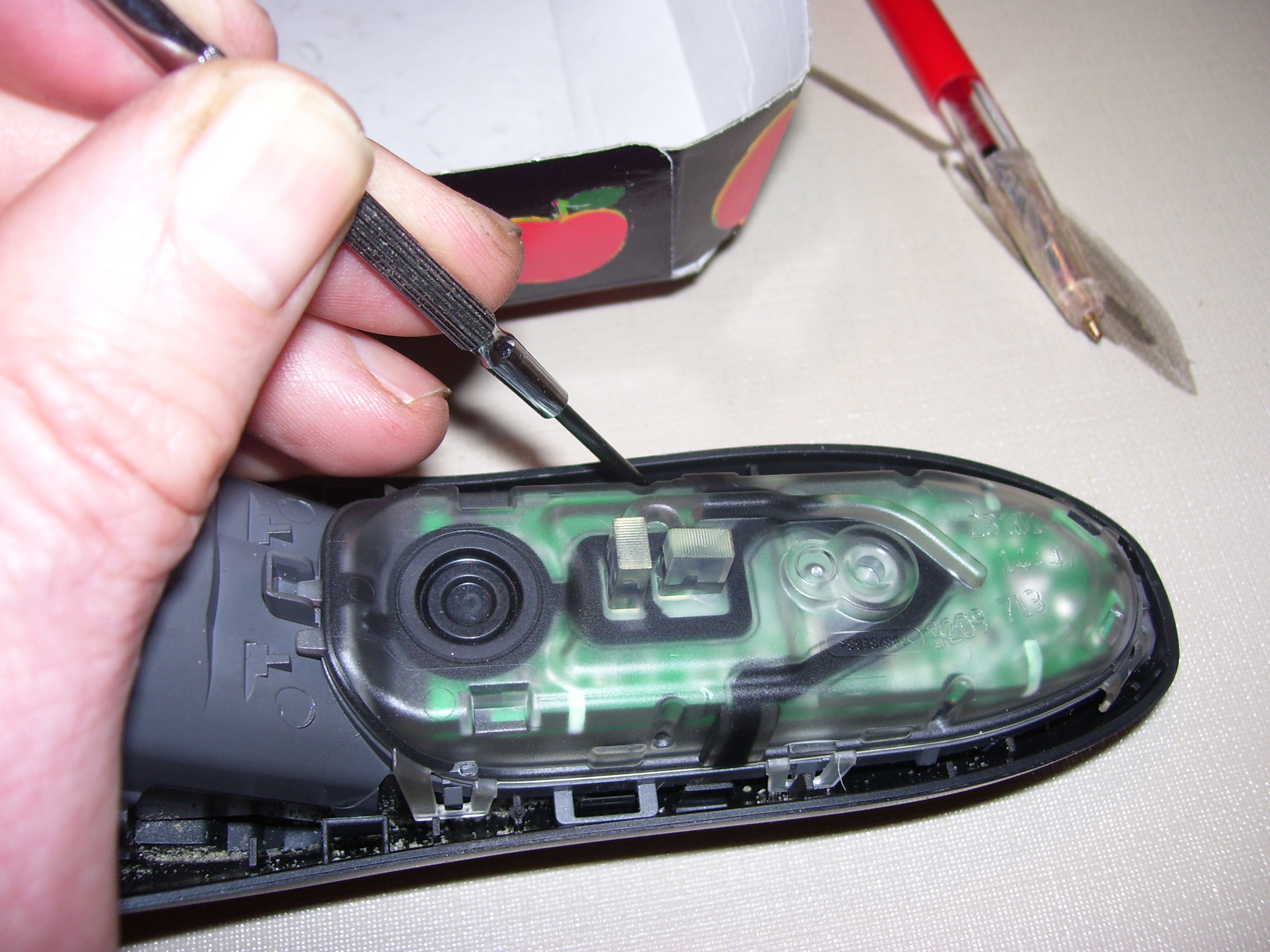

- Enlever le couvercle en soulevant les 6 ergots avec des

1/2 cure-dents en bois

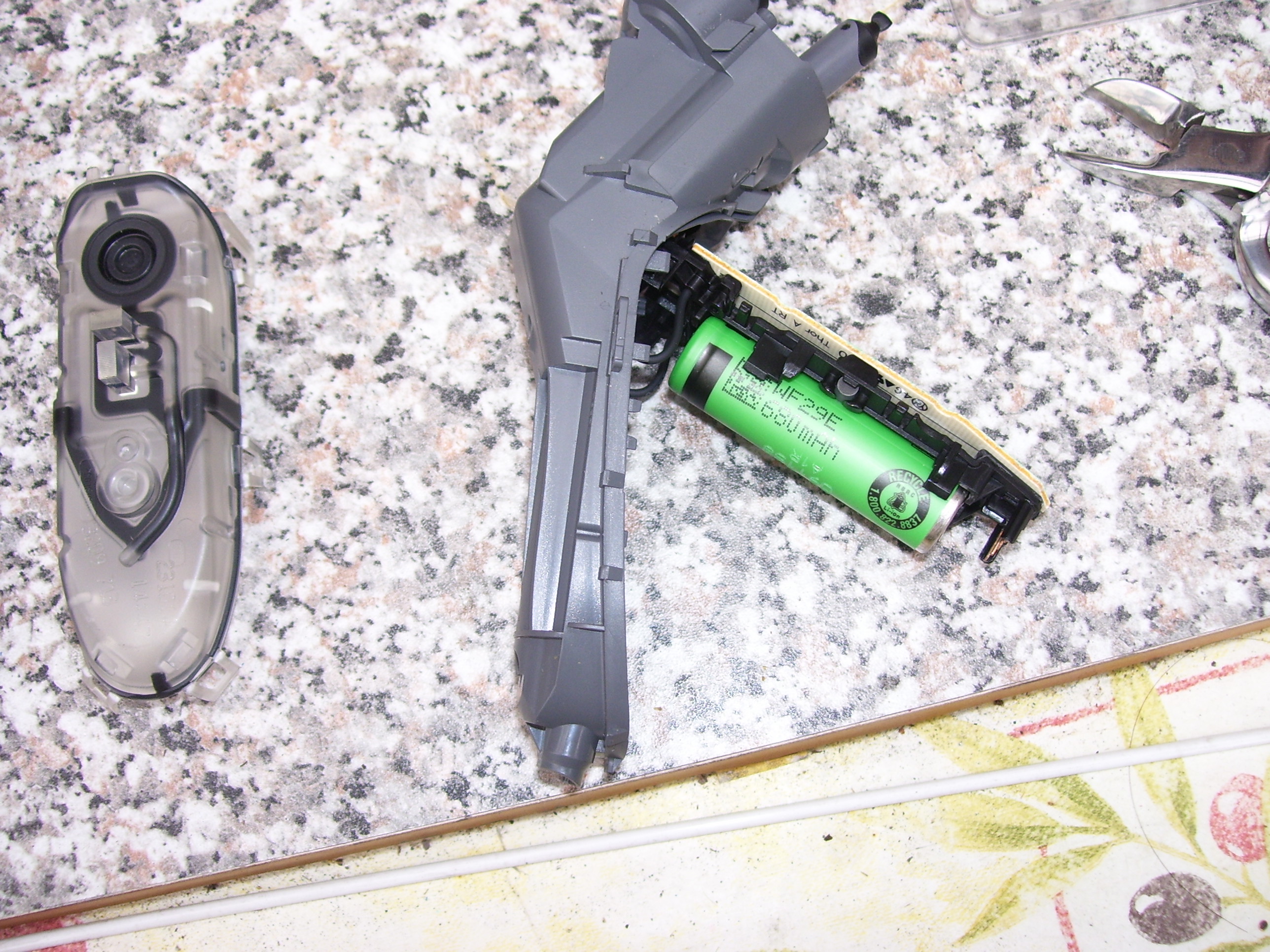

- Voici la pile à remplacer le positif se trouve à gauche

- Pile de de 3,7 volts 680 mAh, origine

- Couper les languettes avec un disque monté sur une Dremel,

ne pas couper au ras du circuit imprimé

- Commander la nouvelle pile, celle que j'ai trouvée fait 3,7 volts / 750 mAh

elle gardera sa charge plus longtemps 70 mAh en plus

- Raccourcir les languettes de la nouvelle pile

- Souder la nouvelle pile, languette sur languette

https://www.amazon.fr/vhbw-Batterie-750mAh-rasoir-Philips/dp/B00HYD03R6

Le rasoir est de nouveau en panne

- Démontage comme décrit ci-dessus

- Mesurer la tension de la pile, c'est OK 3,7 volts

Brancher le rasoir au transfo

Mesurer la tension à l'entrée du circuit imprimé, c'est OK 16 volts ( tension à vide )

Mesurer la tension à la sortie du circuit imprimé, 0 volt

Actionner l'interrupteur, tjrs 0 volt

Conclusion le circuit imprimé ne laisse plus passer le courant

C'est à croire que le circuit imprimé est prévu pour couper le jus après X rasage

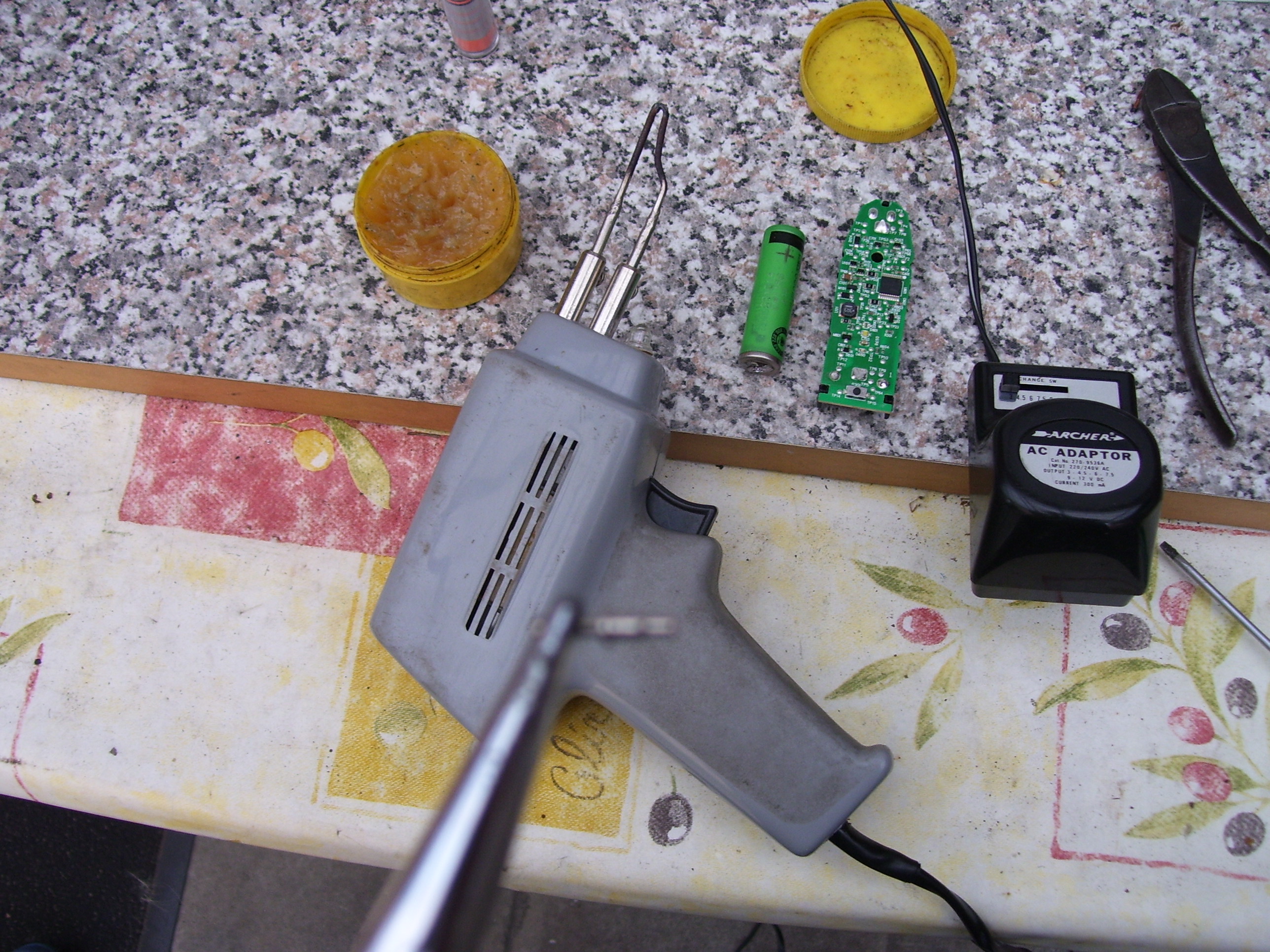

Dessouder la pile

Dessouder le circuit imprimé

Relier les 2 fils noirs du moteur du rasoir à la pile qu'importe la polarité

Le moteur tourne

Conclusion c'est bien le circuit imprimé qui est HS

Prendre un transfo avec un curseur qui permet de choisir le voltage

Le curseur du transfo est réglé sur 4,5 volts

- Sur la carcasse du rasoir arracher avec une pince les 2 broches qui alimentaient la pile

- Passer les fils dans la carcasse inférieure

- Ensuite passer les fils dans les trous laissés par les fiches

- Faire un noeud pour empêcher d'arracher les fils qui seront soudés sur le moteur

- Placer une gaine thermo en tretrait des soudures

- Raccorder les fils pour que le moteur tourne dans le sens contraire des aiguilles d'une montre

- Souder les fils

- Vérifier si le moteur tourne bien dans le sens non horlogique

- Mettre en place la gaine thermo et la chauffer

- Le rasoir est de nouveau fonctionnel branché sur le secteur

Plus de témoins lumineux, plus d'interrupteur etc ...

- Refermer le boitier du rasoir

Il aurait été malheureux au prix de ce rasoir de devoir le jeter après seulement

3 ans d'utilisation, obsolescence programmée !!!!!!

Lors de l'utilisation on constate que le moteur tourne moins vite placer le curseur sur 6 volts

Robot de cuisine

En cours de fonctionnement un clac et puis de la fumée

est sortie de la partie moteur

Démontage du robot de cuisine

PREMIERE PARTIE

- Séparer la partie moteur du pied

- Enlever les 4 vis à tête  cruciforme

- Déposer la tête

- Enlever les 2 vis

- Chasser la goupille de l'axe d'entrainement des accessoires

- Retirer la rondelle creuse et son ressort

- Enlever le clip de l'axe d'entrainement

- Chasser la goupille au centre de la cloche

- Avec un tounevis faire une pesée sur la garniture de la coupole

- Déposer la garniture

- Avec un tournevis soulever la cloche, attention c'est impossible

de la soulever de plus d'1 cm car derrière l'axe il y a un engrenage

- Bloquer la coupole dans cette position avec une cale en bois

- Dévisser toutes les vis autour de la coupole, il est impossible

de les enlever elles doivent rester sur la tête

- A l'arrière de la tête enlever les 2 dernières vis

- Enlever également le chapeau à l'arrière de la tête, 1 vis ( pas de photo, oublié)

- Enlever les 2 vis qui tiennent le feuillard ou est inscrit la marque du robot

- Déposer le feuillard ( pas de photo, oublié )

Réparation robot de cuisine

DEUXIEME PARTIE

- Ouvrir la tête en 2 parties

- Attention de ne pas casser la protection en carton de Lyon

- Démonter le condensateur de déparasitage

- Avec un ohmètre le mesurer

- Sur la sortie le fil blanc et le fil noir du condensateur est

en court circuit

- Attention dans ce cas ce n'est pas un condensateur de

démarrage mais simplement un condensateur pour empêcher

les parasites dans le téléviseur ou la radio quand le robot tourne,

en effet c'est un moteur avec des balais

- Connecter directement les fils au moteur sans le

condensateur de déparasitage

- Brancher la fiche

- Régler le curseur de la vitesse sur 1

- Avec un petit tournevis appuyer sur le contact du switch

- Le moteur tourne, l'essai doit être bref car la vis sans

fin du moteur projette de la graisse

- Si vous avez cassé la protection en carton la coller avec

un adhésif

CONCLUSION

- Le robot a été acheté en 1993

- Sur le site de la marque il y a toutes les pièces sauf le condensateur

- Pas trouvé de condensateur de la même taille

- J'ai supprimé le condensateur de déparasitage et le

robot est de nouveau fonctionnel

- Coût de la réparation 0 euros

 Le robot a tourné une heure sans soucis

Comment démonter machine à pain ?

DOMO B3900

Enlever les 5 vis en dessous de la machine

- Enlever toutes les vis de la cuve

- Enlever la vis de la résistance se trouvant sur la porcelaine,

laissez celle qui fixe la porcelaine à la cuve

- Enlever la cuve, écarter la cuve pour laisser passer la

vis qui fixe la porcelaine

- Déclipser le tableau de commande sur la face avant en agissant

de l'intérieur, écarter les ergots du dessus pour ne pas les casser

Après avoir retiré les 15 vis du socle retirer la carcasse

On trouve sur le socle

- Les trous des 15 vis qui maintenaient la carcasse

- 1 moteur et son condensateur de 4 µF

- 1 transformateur juste derrière le condensateur du moteur

- En dessous du moteur une courroie crantée

- 1 résistance électrique

- 1 circuit électronique de commande

Avec un ohmètre ou un testeur de continuité

- Vérifier le cordon et sa fiche OK

- Vérifier visuellement la courroie crantée OK

- Mesurer la résistance OK

- Vérifier si la résistance n'est pas à la masse OK

- Vérifier la continuité des bobinages du moteur OK

- Enlever les 2 vis du circuit imprimé pour effectuer les mesures

par l'arrière sur les soudures du circuit imprimé

- Circuit électronique à vérifier visuellement si aucun élément

  n'est cramé ( condensateurs, diodes, résistances, transistors, relais ) OK

- Vérifier la continuité du bobinage du transformateur

se trouvant derrière le condensateur de 4 µF, mesure

réalisée à l'arrière du circuit imprimé OK

Vérifier le condensateur de 4 µF, le condensateur est en court circuit

Attention avant de manipuler un condensateur prenez la

précaution de le mettre en court circuit pour le décharger

Problème résolu, remplacer le condensateur

Condensateur de 4µF récupéré sur un électro hors service

Remarques

1) Je pensais que la panne était plus importante c'est la raison

pour laquelle j'ai démonté entièrement la machine en

réalité le condensateur est accessible rien qu'en déclipsant

le tableau de commande mais vous allez casser

les ergots du dessus en agissant de l'extérieur

2) Toutes les fiches étant collées il faut fabriquer des embouts

spéciaux avec des aiguilles pour accéder aux fiches

3) Cet accessoire permet de piquer au travers de la gaine

isolante des fils pour effectuer une mesure

Aiguille à coudre sertie sur des cylindres en bronze

et une gaine thermo transparente au dessus

Test effectué avec un testeur électronique qui émet des

sons différents en fonction de l'élément que vous vérifiez

Appareil acheté en 1980, le testofon existe toujours

avec des composants plus modernes

RECETTES

Voici une recette qui fonctionne sans problème sur NOTRE MACHINE

Cake au chocolat, programme cake
Ingrédients
4 oeufs entier
150 gr de farine
50 gr de maïzena
200 gr sucre S2
200 gr de beurre
2 paquets de sucre vanillé
4 cuillères à café de cacao
Attention il faut respecter un certain ordre pour déposer les ingrédients
1iè étape
75 gr de farine
le beurre
les oeufs
75 gr de farine
sucre
et vanillé
2iè étape mettre la machine en route
3iè étape quand ça fait bip bip lever le couvercle et ajouter le cacao
4iè étape ça cuit

Voici une recette pour un pain blanc de 900 gr

Ingrédients
Farine 630 gr
eau 371,25 ml
beurre 27 gr
sel 6,75 gr
levure sèche 5,625 gr
Comment déposer les ingrédients
Moitié farine
eau
beurre
le reste de la farine
côté gauche le sucre
côté droit le sel
Faire un trou au centre pour la levure sèche qui ne peut pas être en contact
avec l'eau
Utiliser le programme n°1
